電源・システム制御回路

1. 電源ON/OFF回路

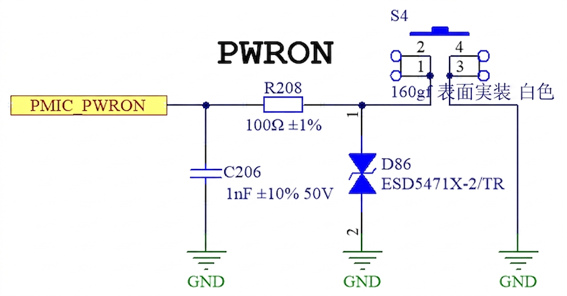

システムの電源ON/OFFを制御する回路で、スマートフォンなどの電源ボタンと同様の機能を持ちます。

現在のメインボード設計では、電源投入後にシステムが直接起動するアーキテクチャを採用しているため、物理的な電源ボタンを操作する必要はありません。なお、電源制御を担う PMIC_PWRON 信号は、内部のPMIC(電源管理IC)チップから直接引き出されています。

電源ON/OFF回路

電源ON/OFF回路

信号名 (Signal Name)接続方式 (Connection Method)説明 (Description)
PMIC_PWRON5Vにプルアップおよび直結システムの電源オン/オフ信号(パワーオン・オフ信号)

2. コアボード電源回路

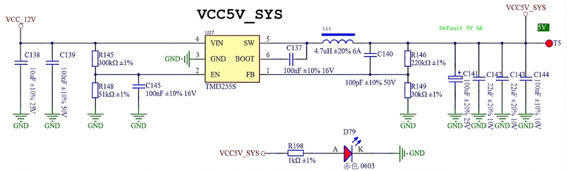

コアボード(SoM)への供給電圧は 5V です。標準のリファレンス設計では、TMI社のステップダウン・コンバータ TMI3255S を採用して電力を供給しています。この電源チップは、最大5Aの電流出力能力を備えています。

コアボード電源回路

コアボード電源回路

💡 設計上の推奨事項 > ユーザー独自のカスタムベースボードを設計し、別の電源チップを選択する場合は、システムの安定稼働を確保するため、必ず 5A以上の出力能力を持つ電源チップ を選択することを強く推奨します。
