PP-OCRv6 OCRアルゴリズム実行ガイド（RV1126B）

文書情報

項目	内容
文書名	PP-OCRv6 OCRアルゴリズム実行ガイド（RV1126B）
バージョン	v1.0
対象ボード	RV1126B開発ボード
対象アルゴリズム	PP-OCRv6 OCR
対象機能	日本語画像OCR
開発環境	Ubuntu 22.04 Docker、RKNN Toolkit2 Docker、RV1126Bボード
推奨モデル	`PP-OCRv6_small_det`、`PP-OCRv6_small_rec`
ボードIP	`192.168.10.85`
ボード配置先	`/userdata/ppocrv6_ocr_demo/`

修正履歴

バージョン	日付	内容
v1.0	2026-06-27	初版作成。Docker内でPP-OCRv6日本語OCRを実行し、ONNX/RKNN変換およびRV1126Bボード実行へ進める手順を整理。

サンプル関連資料のダウンロード

本チュートリアルで使用するサンプルコード、モデル、テスト画像などの関連資料は、次のリンクからダウンロードできます。

04_ocr.zip

1. 概要

本ガイドでは、RV1126B開発ボード上でPP-OCRv6 OCRを実行するための手順について説明します。開発PCまたはDocker環境でPaddleOCRモデルを準備し、ONNXへ変換した後、RKNN Toolkit2でRV1126B向けRKNNモデルへ変換します。ボード側では、RKNN RuntimeとC++実行プログラムにより、文字検出、文字領域切り出し、文字認識、CTC decode、結果保存を行います。

全体の流れは次のとおりです。

PP-OCRv6 smallモデルで日本語OCRを確認
  ↓
Paddle inference modelを固定
  ↓
Paddle model → ONNX
  ↓
ONNX → RKNN（target_platform=rv1126b）
  ↓
RV1126Bボードへモデル、辞書、C++実行ファイルを配置
  ↓
RKNN C APIでdet / recを実行
  ↓
OCR結果画像とテキストを保存

RV1126B上でPaddleOCR Pythonパッケージ全体を実行するのではなく、ボード側ではRKNN Runtimeのみを使用する構成を標準とします。

2. 使用モデル

用途	モデル名	ボード側RKNNファイル	説明
文字検出	`PP-OCRv6_small_det`	`ppocrv6_small_det_rv1126b_i8.rknn`	画像中の文字領域を検出します。
文字認識	`PP-OCRv6_small_rec`	`ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn`	文字行画像を日本語テキストとして認識します。

recモデルでは、最終Softmaxを除去したRKNNモデルを使用します。CTC decodeでは各時刻の最大クラスを使用するため、Softmax後の確率ではなくSoftmax前のlogitsを使用しても、argmaxの結果は変わりません。

3. 作業ディレクトリ

作業ディレクトリの例を次に示します。

/opt/linuxshare/work/rv1126b/jp/AI/demo/ai-algorithm/04_ocr/ppocrv6_jp_demo

ディレクトリ構成例は次のとおりです。

ppocrv6_jp_demo/
├── samples/
├── output/
├── models/
│   ├── paddle/
│   ├── onnx/
│   ├── rknn/
│   └── rec/
├── scripts/
├── logs/
└── rv1126b-src/

4. Conda環境とPaddleOCRの準備

PP-OCRv6用のConda環境を作成します。

conda create -n ppocrv6 python=3.10 -y
conda activate ppocrv6

PaddlePaddleとPaddleOCRをインストールします。

python -m pip install --upgrade pip setuptools wheel
python -m pip install paddlepaddle==3.3.0 -i https://www.paddlepaddle.org.cn/packages/stable/cpu/
python -m pip install paddleocr==3.7.0

インストール結果を確認します。

python - <<'PY'
import paddle
import paddleocr
import sys

print("Python:", sys.version)
print("Paddle:", paddle.__version__)
print("PaddleOCR:", paddleocr.__version__)
print("CUDA:", paddle.is_compiled_with_cuda())
PY

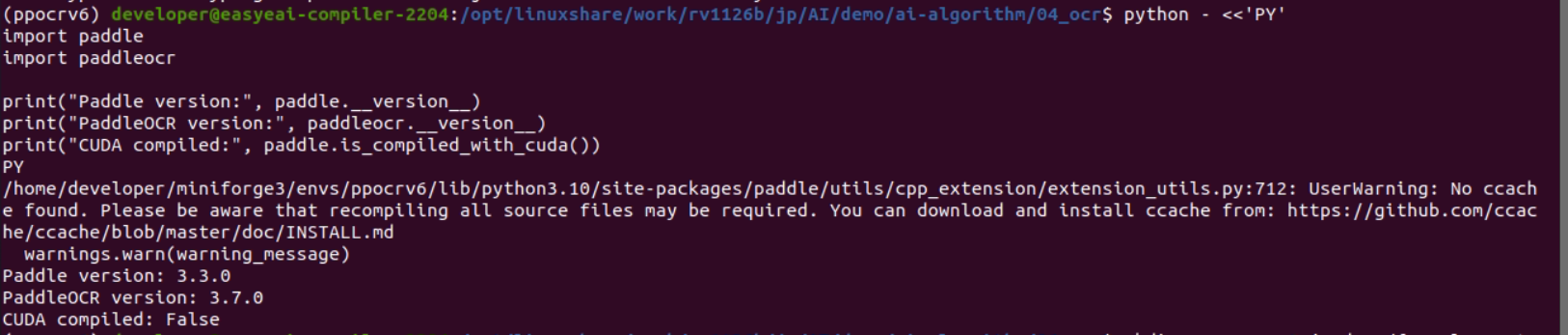

図1 PP-OCRv6日本語OCR環境構築確認画像

5. 日本語OCRテスト画像

今回使用した日本語テスト画像を図1に示します。

図2 PP-OCRv6日本語OCRのテスト画像

画像は次のように配置します。

mkdir -p samples
cp /path/to/jp_001.jpg ./samples/jp_001.jpg

6. PaddleOCRでの日本語OCR確認

scripts/test_ppocrv6_jp.pyを作成します。

import os

os.environ["FLAGS_use_mkldnn"] = "0"
os.environ["FLAGS_use_onednn"] = "0"
os.environ["PADDLE_PDX_ENABLE_MKLDNN_BYDEFAULT"] = "0"
os.environ["PADDLE_PDX_DISABLE_MODEL_SOURCE_CHECK"] = "True"

from paddleocr import PaddleOCR


ocr = PaddleOCR(
    text_detection_model_name="PP-OCRv6_small_det",
    text_recognition_model_name="PP-OCRv6_small_rec",
    use_doc_orientation_classify=False,
    use_doc_unwarping=False,
    use_textline_orientation=False,
    text_det_limit_side_len=736,
    text_det_limit_type="max",
    text_recognition_batch_size=1,
    device="cpu",
)

results = ocr.predict("./samples/jp_001.jpg")

for res in results:
    res.print()
    res.save_to_img("./output")
    res.save_to_json("./output")

実行します。

python scripts/test_ppocrv6_jp.py

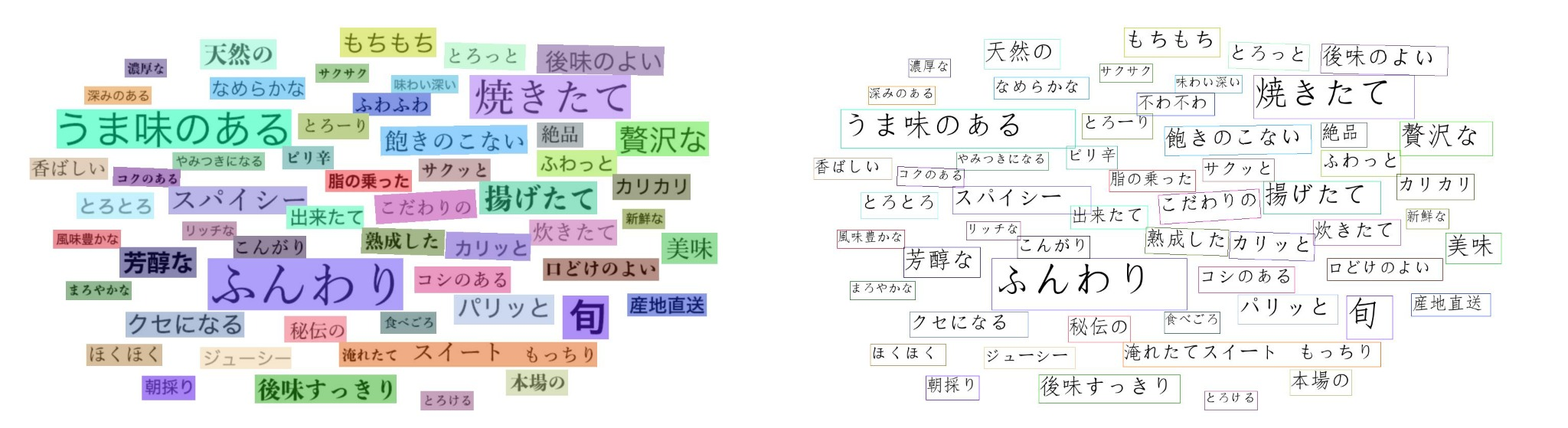

図3に、PaddleOCRで生成された可視化結果を示します。

図3 PaddleOCR Python版のOCR可視化結果

7. Paddleモデルの固定

自動ダウンロードされたモデルをプロジェクト内に固定します。

mkdir -p models/paddle

cp -r ~/.paddlex/official_models/PP-OCRv6_small_det   models/paddle/PP-OCRv6_small_det

cp -r ~/.paddlex/official_models/PP-OCRv6_small_rec   models/paddle/PP-OCRv6_small_rec

recモデルの文字辞書は、独立したtxtファイルではなくinference.yml内のPostProcess.character_dictに含まれます。ボード側C++で扱いやすくするため、1行1文字のtxtとして抽出します。

python - <<'PY'
import yaml
from pathlib import Path

yml_path = Path("./models/paddle/PP-OCRv6_small_rec/inference.yml")
out_path = Path("./models/rec/ppocrv6_rec_dict.txt")
out_path.parent.mkdir(parents=True, exist_ok=True)

cfg = yaml.safe_load(yml_path.read_text(encoding="utf-8"))
chars = cfg["PostProcess"]["character_dict"]

out_path.write_text("\n".join(map(str, chars)) + "\n", encoding="utf-8")

print("dict:", out_path)
print("chars:", len(chars))
PY

今回の辞書行数は次のとおりです。

recモデルの出力クラス数は18710です。差分の2クラスは、CTC blankとspace用の特殊クラスとして扱います。

8. Paddle modelからONNXへの変換

PaddleXのpaddle2onnxを使用してONNXへ変換します。

paddlex \
  --paddle2onnx \
  --paddle_model_dir ./models/paddle/PP-OCRv6_small_rec \
  --onnx_model_dir ./models/onnx/PP-OCRv6_small_rec \
  --opset_version 11

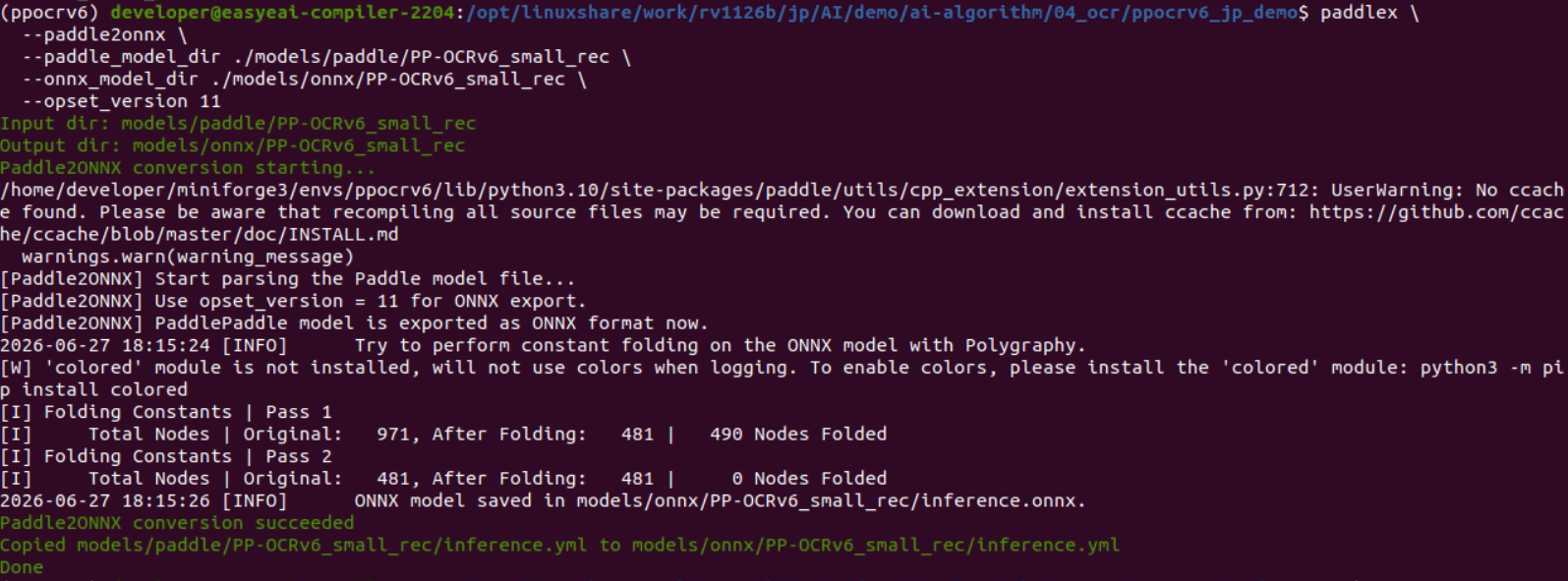

実行例を図4に示します。

図4 PP-OCRv6 recモデルのPaddle2ONNX変換結果

ONNXファイルは次の場所に生成されます。

models/onnx/PP-OCRv6_small_rec/inference.onnx

同様に、文字検出モデルもONNXへ変換します。

paddlex \
  --paddle2onnx \
  --paddle_model_dir ./models/paddle/PP-OCRv6_small_det \
  --onnx_model_dir ./models/onnx/PP-OCRv6_small_det \
  --opset_version 11

9. RKNN変換環境

RKNN変換はRKNN Toolkit2 Docker内で行います。

docker run -t -i --privileged \
  -v /dev/bus/usb:/dev/bus/usb \
  -v /data/project/sales/csun/rv1126b/jp/AI/demo:/test \
  rknn-toolkit2:2.3.2-cp38 /bin/bash

コンテナ内で作業ディレクトリへ移動します。

cd /test/ai-algorithm/04_ocr/ppocrv6_jp_demo

RKNN Toolkit2を確認します。

python - <<'PY'
from rknn.api import RKNN
print("RKNN Toolkit2 import OK")
PY

10. detモデルのRKNN変換

detモデルはINT8量子化モデルを標準とします。入力は固定サイズ1 x 736 x 736 x 3です。

量子化用データセットリストを作成します。

DATASET_ROOT=./datasets/japanese_ocr_synthetic_dataset_v1_0

sed "s#^#japanese_ocr_synthetic_dataset_v1_0/# \
  "${DATASET_ROOT}/labels/image_list.txt" \
  > ./datasets/ppocrv6_det_calib.txt

ppocrv6_det_calib.txtは./datasets/内に置くため、リスト内のパスは./datasets/から見た相対パスにします。./datasets/を二重に含めると、RKNN Toolkitが./datasets/datasets/...として解釈し、画像読み込みに失敗します。

det変換スクリプトでは、動的入力を避けるため、load_onnx()に入力名と固定入力サイズを指定します。

ret = rknn.load_onnx(
    model="./models/onnx/PP-OCRv6_small_det/inference.onnx",
    inputs=["x"],
    input_size_list=[[1, 3, 736, 736]],
)

変換を実行します。

python scripts/convert_ppocrv6_det_to_rknn.py 2>&1 \
  | tee logs/convert_ppocrv6_det_to_rknn.log

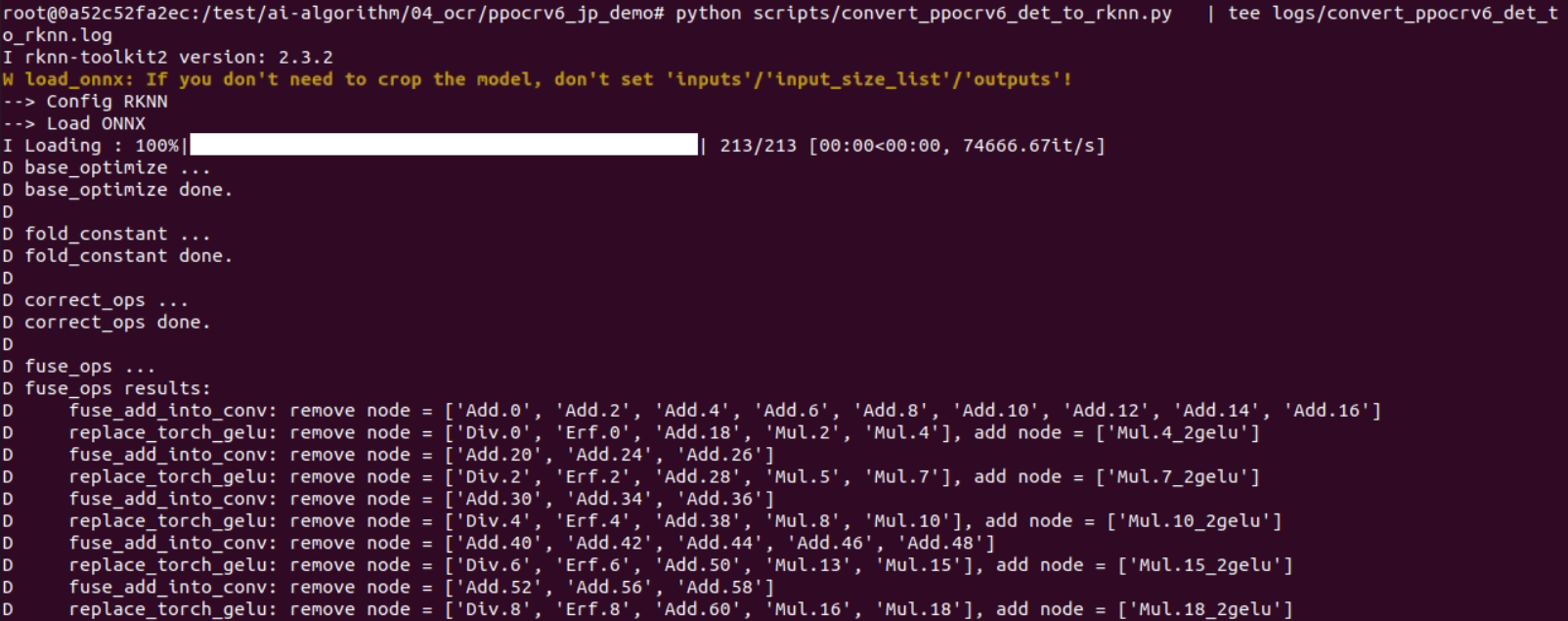

実行例を図5に示します。

図5 PP-OCRv6 detモデルのINT8 RKNN変換結果

必要に応じて、精度比較用のFPモデルも変換できます。

python scripts/convert_ppocrv6_det_to_rknn_fp.py 2>&1 \
  | tee logs/convert_ppocrv6_det_to_rknn_fp.log

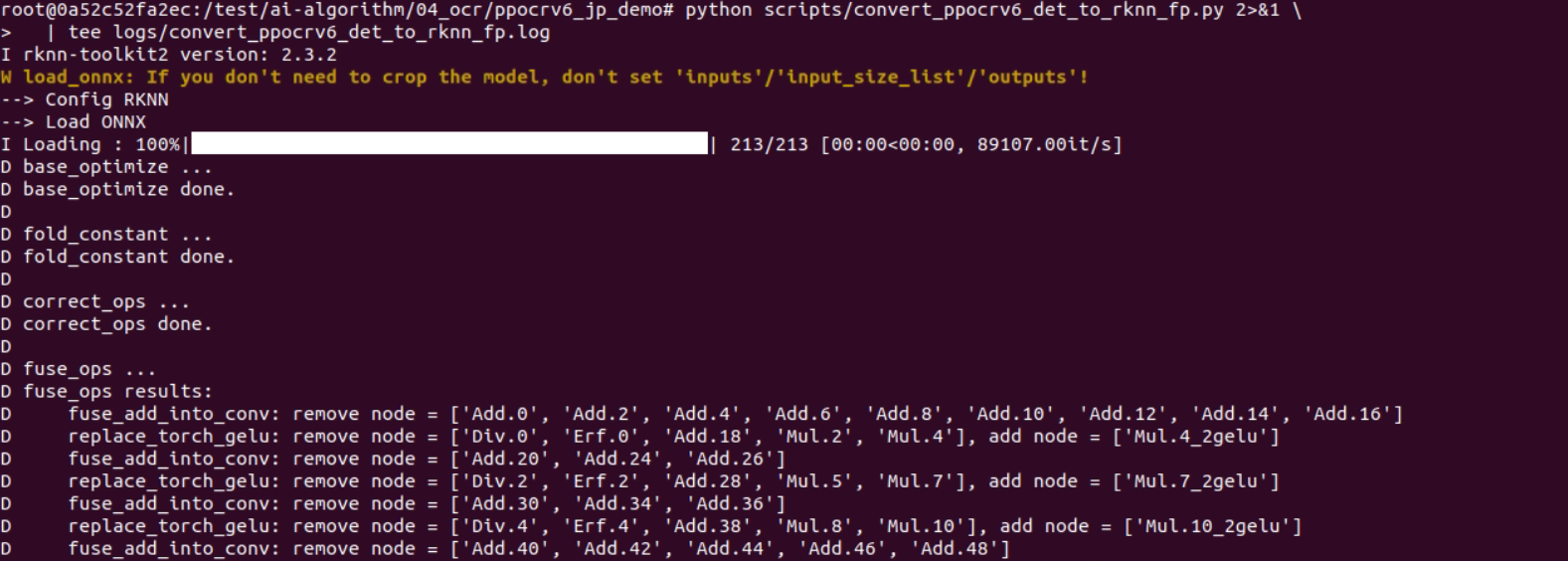

図6 PP-OCRv6 detモデルのFP RKNN変換結果

11. recモデルのRKNN変換とSoftmax除去

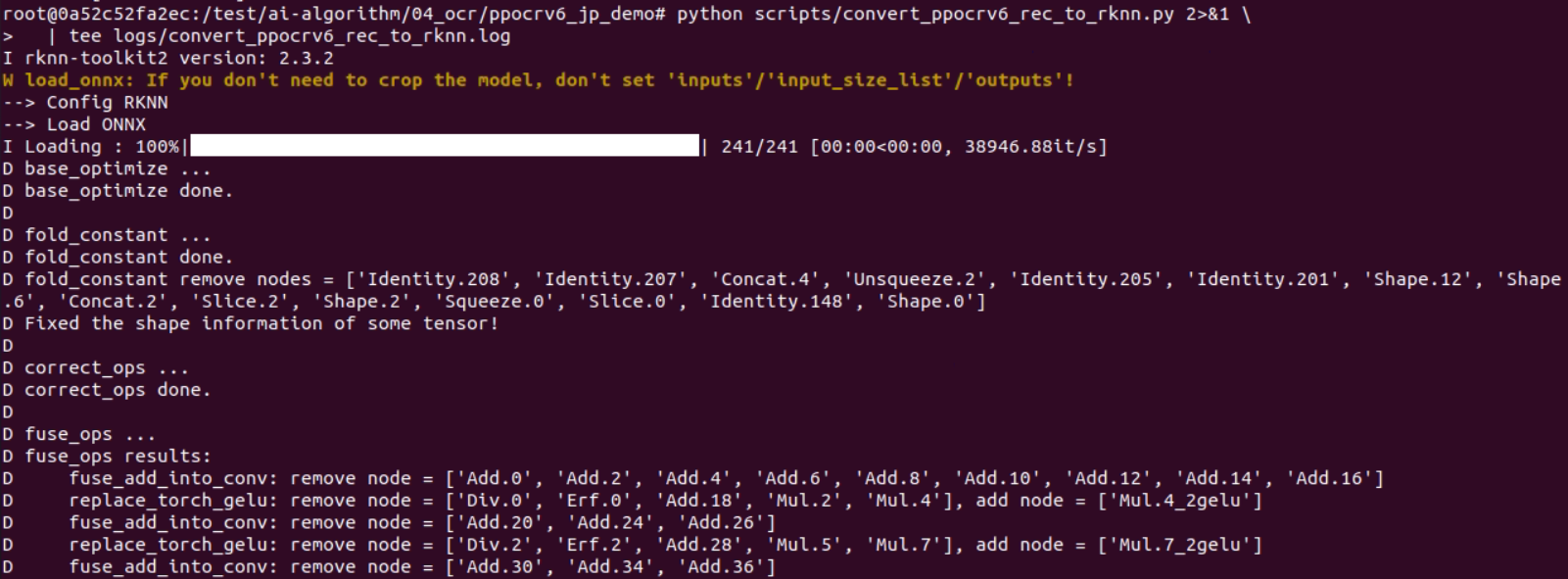

最初にrecモデルを通常変換した場合、ボード上で最終Softmax実行時に失敗しました。変換ログ例を図6に示します。

図7 PP-OCRv6 recモデルの通常RKNN変換結果

ボード側の失敗箇所は次のとおりです。

op name: exSoftmax13:Softmax.2
rknn_run failed

ONNX内のSoftmaxノードを確認します。

python - <<'PY'
import onnx

model = onnx.load("./models/onnx/PP-OCRv6_small_rec/inference.onnx")

for i, node in enumerate(model.graph.node):
    if node.op_type == "Softmax" or "Softmax" in node.name:
        print("index:", i)
        print("op_type:", node.op_type)
        print("name:", node.name)
        print("input:", list(node.input))
        print("output:", list(node.output))
        print("-" * 80)
PY

確認結果は次のとおりです。

index: 480
op_type: Softmax
name: Softmax.2
input: ['p2o.pd_op.add.79.0']
output: ['fetch_name_0']

CTC decodeではSoftmax後の確率ではなく、Softmax前logitsのargmaxを使用しても結果は同じです。そのため、最終Softmaxを出力から外し、p2o.pd_op.add.79.0をRKNN出力にします。

scripts/convert_ppocrv6_rec_to_rknn_no_softmax.pyを作成します。

from pathlib import Path
from rknn.api import RKNN


ONNX_MODEL = "./models/onnx/PP-OCRv6_small_rec/inference.onnx"
RKNN_MODEL = "./models/rknn/ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn"

REC_INPUT_SIZE = [1, 3, 48, 320]
REC_OUTPUT_NAME = "p2o.pd_op.add.79.0"


def main():
    Path("./models/rknn").mkdir(parents=True, exist_ok=True)

    rknn = RKNN(verbose=True)

    rknn.config(
        target_platform="rv1126b",
        mean_values=[[127.5, 127.5, 127.5]],
        std_values=[[127.5, 127.5, 127.5]],
        optimization_level=3,
    )

    ret = rknn.load_onnx(
        model=ONNX_MODEL,
        inputs=["x"],
        input_size_list=[REC_INPUT_SIZE],
        outputs=[REC_OUTPUT_NAME],
    )
    if ret != 0:
        raise RuntimeError("load_onnx failed")

    ret = rknn.build(do_quantization=False)
    if ret != 0:
        raise RuntimeError("build failed")

    ret = rknn.export_rknn(RKNN_MODEL)
    if ret != 0:
        raise RuntimeError("export_rknn failed")

    rknn.release()
    print("done:", RKNN_MODEL)


if __name__ == "__main__":
    main()

変換を実行します。

python scripts/convert_ppocrv6_rec_to_rknn_no_softmax.py 2>&1 \
  | tee logs/convert_ppocrv6_rec_to_rknn_no_softmax.log

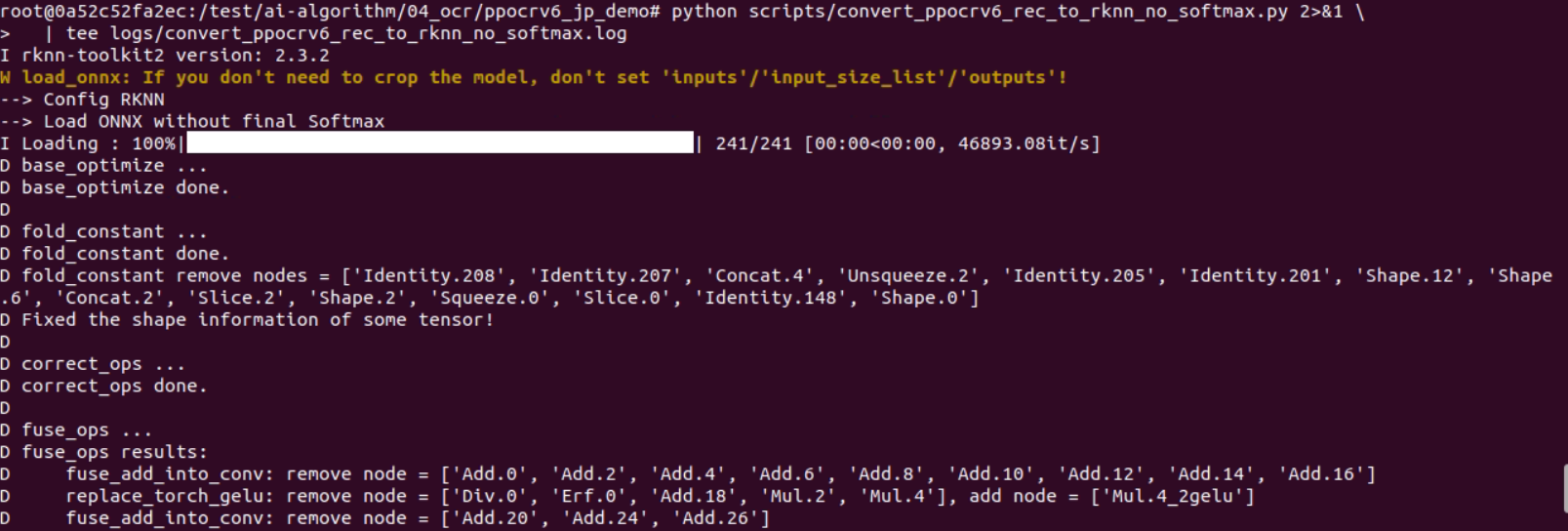

実行例を図8に示します。

図8 最終Softmaxを除去したrecモデルのRKNN変換結果

生成されるモデルは次のとおりです。

models/rknn/ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn

12. RV1126Bボードのマウント

RV1126B開発ボードのIPは192.168.10.85です。ホストPC側でボードのルートファイルシステムをNFSマウントします。

sudo umount -l /mnt 2>/dev/null

sudo mount -t nfs \
  -o vers=3,proto=tcp,mountproto=tcp,nolock,retrans=5,timeo=5 \
  192.168.10.85:/ /mnt

マウント後、/mnt/userdata/経由でボードへファイルを配置できます。

13. ボード側RKNN Runtimeの扱い

本環境では、ボード側にRKNN Runtimeが既に配置されています。

/usr/lib/librknnrt.so
/usr/lib/librknn_api.so

そのため、デモディレクトリへlibrknnrt.soを個別にコピーしません。古いライブラリを./libへ配置してLD_LIBRARY_PATHで優先ロードすると、既存の正常な実行環境を壊す可能性があります。

ボード側で確認します。

find / -name 'librknn*.so*' 2>/dev/null

実行時は、ボードシステム側の/usr/lib/librknnrt.soを使用します。

14. ボード側配置構成

ボード側の配置先は次のとおりです。

/userdata/ppocrv6_ocr_demo/
├── bin/
│   ├── test-rknn-model-smoke
│   └── test-ppocrv6-ocr
├── model/
│   ├── ppocrv6_small_det_rv1126b_i8.rknn
│   └── ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn
├── dict/
│   └── ppocrv6_rec_dict.txt
└── test/
    ├── jp_001.jpg
    ├── ocr_result.txt
    ├── ocr_result.jpg
    └── crops/

モデルと辞書をコピーします。

sudo mkdir -p /mnt/userdata/ppocrv6_ocr_demo/{model,dict,test,bin}

sudo cp models/rknn/ppocrv6_small_det_rv1126b_i8.rknn \
  /mnt/userdata/ppocrv6_ocr_demo/model/

sudo cp models/rknn/ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn \
  /mnt/userdata/ppocrv6_ocr_demo/model/

sudo cp models/rec/ppocrv6_rec_dict.txt \
  /mnt/userdata/ppocrv6_ocr_demo/dict/

sudo cp samples/jp_001.jpg \
  /mnt/userdata/ppocrv6_ocr_demo/test/

15. C++実行プログラムの構成

ボード側C++コードは、1つのbuild.shで2つの実行ファイルを生成する構成にします。

rv1126b-src/
├── build.sh
├── CMakeLists.txt
└── src/
    ├── rknn_model_smoke_test.cc
    └── ppocrv6_ocr_demo.cc

生成される実行ファイルは次の2つです。

実行ファイル	用途
`test-rknn-model-smoke`	`.rknn`モデルがボード上で`rknn_init`、`rknn_run`できるか確認します。
`test-ppocrv6-ocr`	画像読み込み、det推論、crop、rec推論、CTC decode、結果保存を行います。

build.shはCURRENT_FOLDER=binを使用し、生成物を$SYSROOT/userdata/ppocrv6_ocr_demo/bin/へコピーします。

./build.sh

生成後の確認例です。

ls -lh Release
ls -lh /mnt/userdata/ppocrv6_ocr_demo/bin/

16. detモデルのsmoke test

ボード上でdetモデルをテストします。

cd /userdata/ppocrv6_ocr_demo

./bin/test-rknn-model-smoke \
  ./model/ppocrv6_small_det_rv1126b_i8.rknn

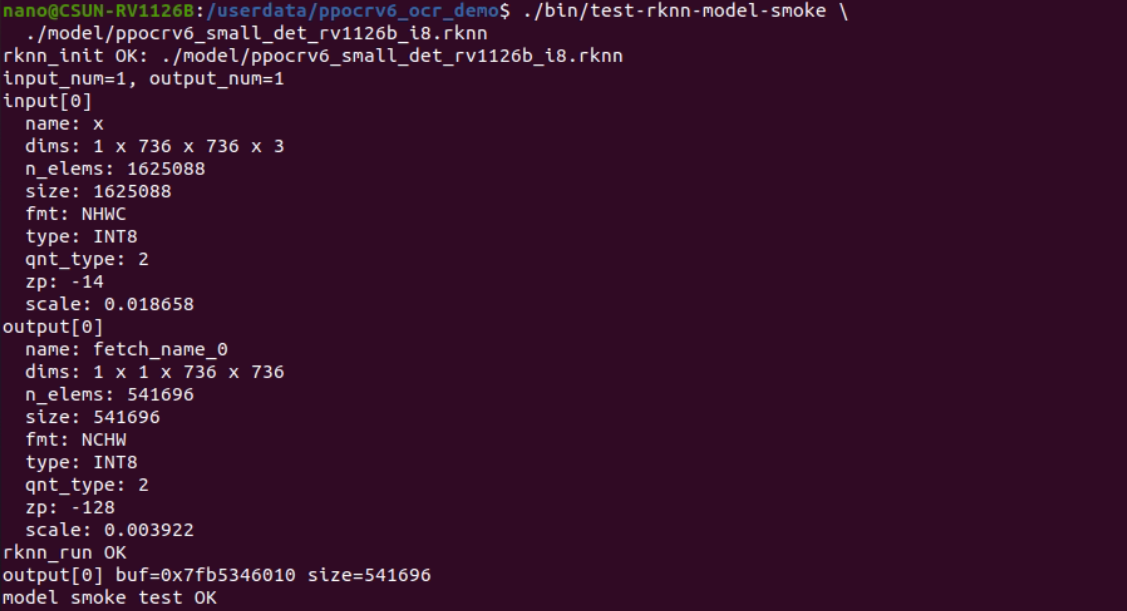

図9に実行結果を示します。

図9 detモデルのRV1126B smoke test結果

確認された入出力は次のとおりです。

input:  1 x 736 x 736 x 3, INT8, NHWC
output: 1 x 1 x 736 x 736, INT8, NCHW
rknn_run OK
model smoke test OK

17. rec no-softmaxモデルのsmoke test

ボード上でrec no-softmaxモデルをテストします。

cd /userdata/ppocrv6_ocr_demo

./bin/test-rknn-model-smoke \
  ./model/ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn

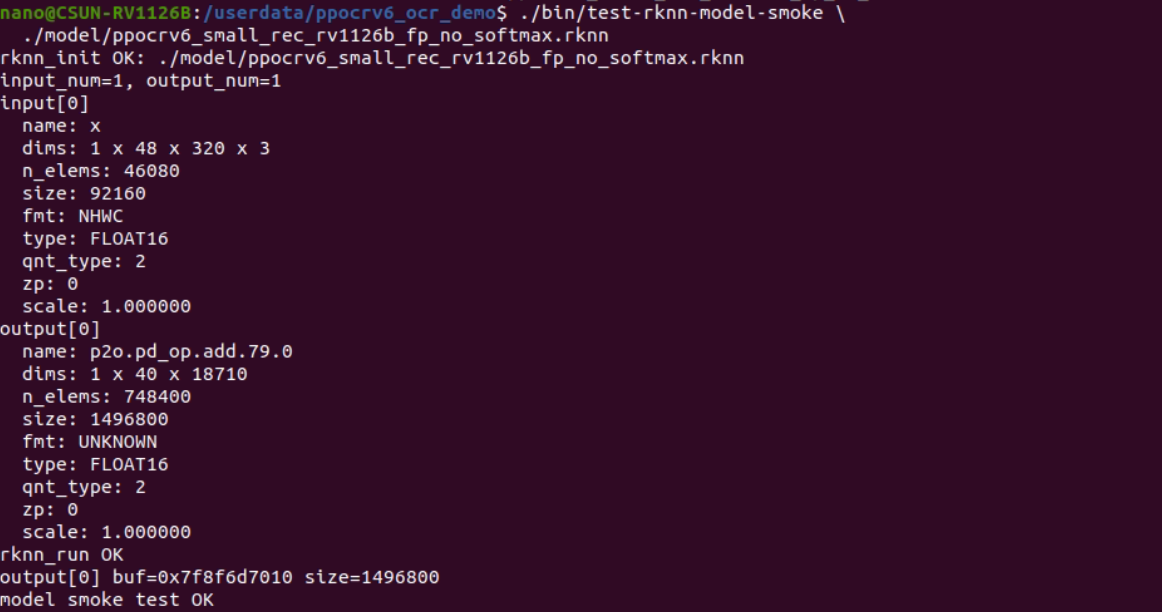

図10に実行結果を示します。

図10 rec no-softmaxモデルのRV1126B smoke test結果

確認された入出力は次のとおりです。

input:  1 x 48 x 320 x 3, FLOAT16, NHWC
output: 1 x 40 x 18710, FLOAT16
rknn_run OK
model smoke test OK

18. ボード側OCR実行

ボード上で端末側OCRプログラムを実行します。

cd /userdata/ppocrv6_ocr_demo

./bin/test-ppocrv6-ocr \
  ./model/ppocrv6_small_det_rv1126b_i8.rknn \
  ./model/ppocrv6_small_rec_rv1126b_fp_no_softmax.rknn \
  ./dict/ppocrv6_rec_dict.txt \
  ./test/jp_001.jpg \
  ./test

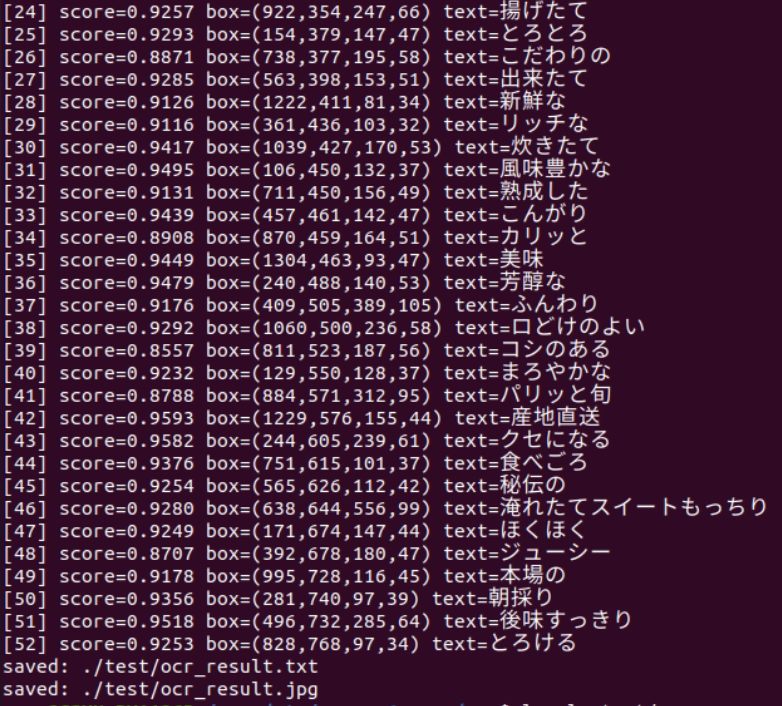

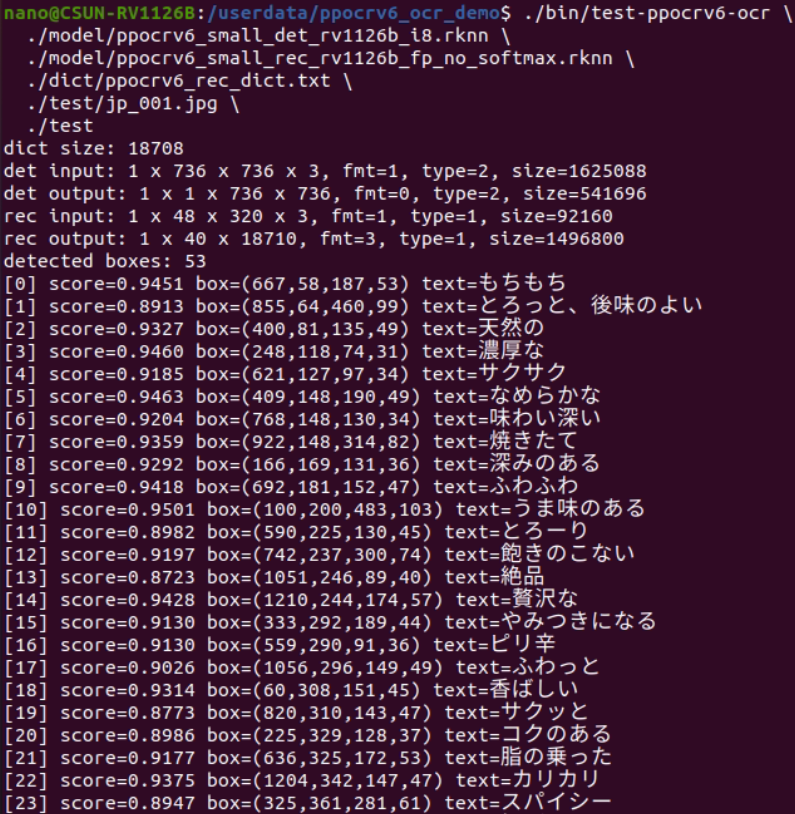

実行ログを図11、図12に示します。

図11 RV1126B上のPP-OCRv6 OCR実行ログ前半

図12 RV1126B上のPP-OCRv6 OCR実行ログ後半

出力ファイルは次のとおりです。

/userdata/ppocrv6_ocr_demo/test/ocr_result.txt
/userdata/ppocrv6_ocr_demo/test/ocr_result.jpg
/userdata/ppocrv6_ocr_demo/test/crops/

19. ボード側OCR結果

今回のボード側実行では、53個のテキスト領域が検出されました。代表的な認識結果を次に示します。

番号	認識結果
0	もちもち
1	とろっと、後味のよい
2	天然の
7	焼きたて
10	うま味のある
12	飽きのこない
23	スパイシー
37	ふんわり
51	後味すっきり
52	とろける

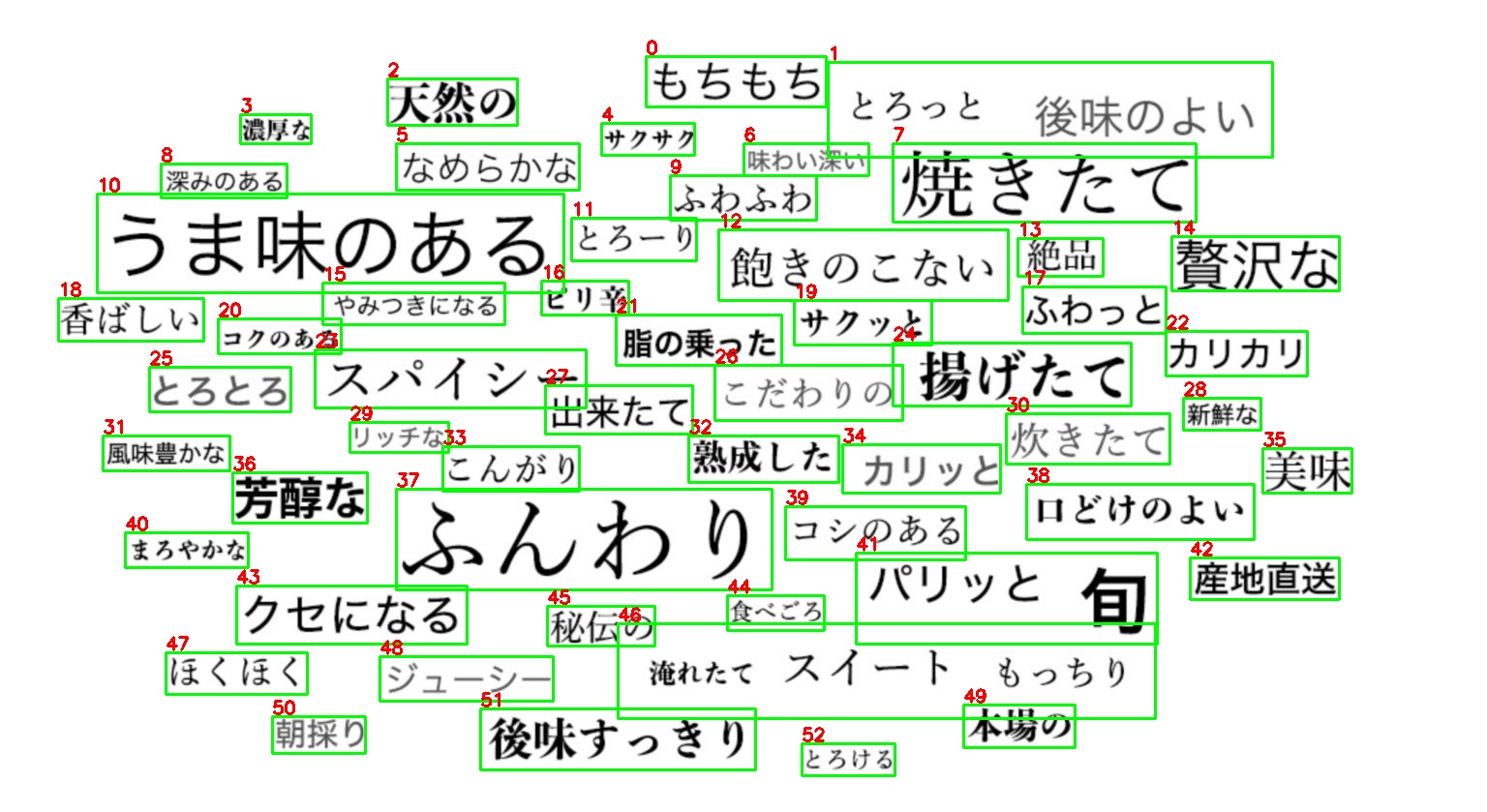

図13に、ボード側で保存したOCR可視化結果を示します。

図13 RV1126B上で保存したOCR可視化結果

ocr_result.txtの一部を次に示します。

0  667  58  187  53  0.945086  もちもち
1  855  64  460  99  0.891344  とろっと、後味のよい
2  400  81  135  49  0.932682  天然の
7  922  148  314  82  0.935921  焼きたて
10  100  200  483  103  0.950072  うま味のある
37  409  505  389  105  0.917636  ふんわり
51  496  732  285  64  0.951753  後味すっきり
52  828  768  97  34  0.925347  とろける

20. 現在の精度評価

v1.1時点で、端末側のPP-OCRv6実行チェーンは正常に動作しています。

det RKNN推論：成功
rec no-softmax RKNN推論：成功
CTC decode：成功
結果テキスト保存：成功
結果画像保存：成功

一方で、次の改善点があります。

項目	現象	対応方針
文字認識	`口どけのよい`が`ロどけのよい`になる場合があります。	crop品質、認識モデル、辞書後処理を確認します。
検出枠	近接する複数語が1つの枠に結合される場合があります。	PaddleOCR準拠のDB postprocessへ置き換えます。
後処理	v1.1のC++検出後処理は簡易版です。	`box_score_fast`、`unclip`、rotated box処理を追加します。

21. 製品レベル精度に向けたデータセットと追加学習方針

v1.4では、単なる評価方針だけではなく、実際に学習データを作成し、PaddleOCR系の検出モデル・認識モデルを追加学習できる構成まで整理します。

製品レベル精度を目指す場合、公開データセットだけで完結させるのではなく、次の3種類のデータを組み合わせます。

公開データセット
  ↓
日本語・多言語OCRとしての基礎性能を確認

合成データ
  ↓
不足文字、フォント、縦書き、低照度、反射、ぼかし条件を補強

RV1126B実機撮影データ
  ↓
実レンズ、露光、焦点距離、圧縮ノイズ、設置角度、照明条件に最適化

特にRV1126B製品では、最終的な精度はPC上の静止画像ではなく、実際のカメラ、照明、設置距離、画像圧縮条件に強く依存します。そのため、公開データセットは基礎評価と事前学習の補助として使用し、最終精度は必ず実機撮影データで評価します。

21.1 公共データセットとダウンロードリンク

以下のデータセットは、製品開発時の基礎評価、追加学習、または汎化性能確認に利用できます。実際に利用する前に、各データセットのライセンス、研究利用・商用利用条件、再配布可否を必ず確認してください。

用途	データセット	ダウンロードまたは参照先	推奨用途
多言語自然シーンOCR	ICDAR 2019 MLT	ICDAR 2019 RRC MLT Downloads	多言語、複雑背景、傾き、低解像度文字を含む検出・認識評価。ダウンロードにはRRCへの登録が必要です。
日本語シーン文字	JPSC1400	JPSC1400 Dataset Page / JPSC1400-20201218.zip	実環境で撮影された日本語文字画像による認識評価。文字単位評価や弱点文字分析に向いています。
日本語文書OCR	NDL古典籍OCR学習用データセット	ndl-lab/ndl-minhon-ocrdataset	日本語文書、縦書き、古典籍、劣化文書に対する参考データ。製品用途とは対象が異なるため、直接混合せず評価用または補助用とします。
日本語文字分類	Kuzushiji / KMNIST 系列	Kuzushiji Dataset	ひらがな・漢字の文字単位認識や文字混同分析の参考。PP-OCRの行認識学習には変換が必要です。
日本語文字画像	ETL Character Database	ETL Character Database	手書き・印刷日本語文字の基礎評価、文字単位の混同分析、合成データ生成時の参考。

公開データセットを使う場合でも、製品用OCRでは次のように扱います。

公開データセットだけで最終モデルを決めない
公開データセットは事前評価・弱点把握・補助学習に使う
製品判定はRV1126B実機撮影データで行う
量子化校正データも実機撮影画像を中心に作成する

21.2 RV1126B実機撮影データの収集方針

製品精度を上げるうえで最も重要なのは、実際に製品が見る画像を収集することです。最低限、次の条件を含めます。

条件	推奨内容
撮影距離	近距離、中距離、最大運用距離
角度	正面、上下傾き、左右傾き、斜め撮影
照明	明るい環境、暗所、逆光、反射、局所照明
文字サイズ	大文字、通常文字、小文字、細字
背景	白背景、色付き背景、食品包装、金属、透明フィルム、印刷ムラ
ブレ	ピンぼけ、動体ブレ、手持ちブレ
圧縮	カメラ出力JPEG、ストリームからの切り出し画像
設置差	個体差、レンズ差、焦点距離差、筐体越し撮影

推奨枚数は次のとおりです。

目的	推奨枚数
初期検証	200〜500枚
det追加学習	500枚以上
rec追加学習	crop画像5,000枚以上
製品評価	1,000枚以上
量子化校正	実機撮影画像200〜500枚

実機撮影画像は、次のようなディレクトリに保存します。

datasets/ppocr_product/raw/rv1126b/
├── train/
│   ├── normal/
│   ├── low_light/
│   ├── reflection/
│   ├── blur/
│   └── small_text/
├── eval/
│   ├── normal/
│   ├── low_light/
│   ├── reflection/
│   ├── blur/
│   └── small_text/
└── README.md

22. アノテーション方針と推奨ツール

22.1 推奨アノテーションツール

PaddleOCR系モデルの追加学習では、まずPPOCRLabelを推奨します。PPOCRLabelはOCR向けの半自動アノテーションツールで、検出ラベルLabel.txt、認識ラベルrec_gt.txt、認識用crop画像crop_img/を出力できます。

ツール	用途	備考
PPOCRLabel	OCR検出・認識ラベル作成	最優先。PaddleOCR / PaddleX形式に近く、検出と認識を同時に整理できます。
labelme	不規則形状やポリゴン修正	複雑な領域を扱う場合の補助。PaddleOCR形式への変換が必要です。
CVAT	チームアノテーション	複数人でのレビュー、権限管理、品質管理に向いています。
自社Webツール	製品専用ワークフロー	量産時の再学習データ収集に向いています。

PPOCRLabelのインストール例を示します。

conda activate ppocrv6

python -m pip install PPOCRLabel
python -m pip install trash-cli

起動例は次のとおりです。

PPOCRLabel --kie True

起動後、画像フォルダを開き、検出枠と認識文字列を確認・修正します。作業終了時には、検出用Label.txtと認識用rec_gt.txtを必ず出力します。

22.2 PPOCRLabel出力ファイル

PPOCRLabel作業フォルダの例を示します。

datasets/ppocr_product/label_projects/rv1126b_jp_001/
├── images/
│   ├── jp_000001.jpg
│   ├── jp_000002.jpg
│   └── ...
├── Label.txt
├── fileState.txt
├── Cache.cach
├── rec_gt.txt
└── crop_img/
    ├── jp_000001_crop_0.jpg
    ├── jp_000001_crop_1.jpg
    └── ...

検出ラベルLabel.txtは、1行に画像パスとJSON形式の検出結果を保持します。

images/jp_000001.jpg  [{"transcription":"後味すっきり","points":[[496,732],[781,732],[781,796],[496,796]],"difficult":false}]

認識ラベルrec_gt.txtは、1行にcrop画像パスと認識文字列を保持します。

crop_img/jp_000001_crop_0.jpg  後味すっきり
crop_img/jp_000001_crop_1.jpg  とろける

注意点は次のとおりです。

画像パスとラベルの区切りは必ずタブにする
日本語ラベルはUTF-8で保存する
空白文字、長音、句読点、全角半角の表記ゆれを統一する
読めない文字は無理に推測せず、difficultまたは除外対象にする

23. 学習用ディレクトリ構成

PaddleOCR学習用には、PPOCRLabelの作業フォルダをそのまま使うのではなく、検出用と認識用に分けた学習ディレクトリを作成します。

train_data/japanese_ocr/
├── det/
│   ├── images/
│   │   ├── train/
│   │   └── val/
│   ├── train_label.txt
│   └── val_label.txt
├── rec/
│   ├── images/
│   │   ├── train/
│   │   └── val/
│   ├── rec_gt_train.txt
│   └── rec_gt_val.txt
└── dict/
    └── ppocr_japanese_product_dict.txt

検出学習用ラベル例は次のとおりです。

images/train/jp_000001.jpg  [{"transcription":"後味すっきり","points":[[496,732],[781,732],[781,796],[496,796]],"difficult":false}]

認識学習用ラベル例は次のとおりです。

images/train/jp_000001_crop_0.jpg  後味すっきり

認識辞書ppocr_japanese_product_dict.txtは、学習ラベル内に出現する文字をすべて含めます。既存のPP-OCRv6_small_recのcharacter_dictをベースにする場合は、文字順を維持し、不足文字だけを慎重に追加します。文字順を変更すると、既存重みとの対応が崩れる可能性があります。

24. PPOCRLabelデータから学習データを作成するスクリプト

次のスクリプトは、PPOCRLabel作業フォルダから検出学習用ラベル、認識学習用ラベル、認識辞書を作成します。パッケージ内のtraining-scripts/prepare_ppocr_dataset.pyとして同梱しています。

python training-scripts/prepare_ppocr_dataset.py \
  --ppocrlabel_dir datasets/ppocr_product/label_projects/rv1126b_jp_001 \
  --out_dir train_data/japanese_ocr \
  --val_ratio 0.1 \
  --seed 42

生成後、次を確認します。

tree train_data/japanese_ocr -L 3

head -n 3 train_data/japanese_ocr/det/train_label.txt
head -n 3 train_data/japanese_ocr/rec/rec_gt_train.txt
wc -l train_data/japanese_ocr/dict/ppocr_japanese_product_dict.txt

複数のアノテーションプロジェクトを統合する場合は、--ppocrlabel_dirに複数パスを指定できます。

python training-scripts/prepare_ppocr_dataset.py \
  --ppocrlabel_dir \
    datasets/ppocr_product/label_projects/rv1126b_jp_001 \
    datasets/ppocr_product/label_projects/rv1126b_jp_002 \
  --out_dir train_data/japanese_ocr \
  --val_ratio 0.1

25. 検出モデルの追加学習

検出モデルは、文字領域の位置がずれる、複数単語が結合される、小さい文字が漏れる場合に追加学習します。

PaddleOCRリポジトリを準備します。

mkdir -p third_party
cd third_party

git clone https://github.com/PaddlePaddle/PaddleOCR.git
cd PaddleOCR

python -m pip install -r requirements.txt

使用可能な検出設定ファイルを確認します。

find configs -iname "*det*.yml" | sort | grep -E "OCRv5|OCRv4|OCRv3|DB"

PP-OCRv6の学習用設定ファイルが現在の環境で公開されている場合は、それを使用します。存在しない場合は、PP-OCRv5またはPP-OCRv4のDB検出設定をベースにしてfine-tuneします。実際の設定ファイル名はPaddleOCRのバージョンで異なるため、必ずfind結果で確認します。

学習コマンド例を示します。パッケージ内のtraining-scripts/train_det.shも同じ方針で作成しています。

cd third_party/PaddleOCR

DET_CONFIG=configs/det/PP-OCRv5/PP-OCRv5_server_det.yml \
DATA_ROOT=../../train_data/japanese_ocr \
SAVE_DIR=../../output/train/det_product \
bash ../../training-scripts/train_det.sh

train_det.shでは、主に次の項目を上書きします。

Global.save_model_dir
Train.dataset.data_dir
Train.dataset.label_file_list
Eval.dataset.data_dir
Eval.dataset.label_file_list
Optimizer.lr.learning_rate

単一GPUまたは小規模データでfine-tuneする場合、学習率は小さめに設定します。

初期候補：1e-4
不安定な場合：5e-5
非常に小さいデータの場合：1e-5〜2e-5

26. 認識モデルの追加学習

認識モデルは、口とロ、長音、ひらがな・カタカナ、細字、小文字、装飾フォントなどで誤認識が出る場合に追加学習します。

使用可能な認識設定ファイルを確認します。

cd third_party/PaddleOCR

find configs -iname "*rec*.yml" | sort | grep -E "OCRv5|OCRv4|OCRv3|SVTR"

認識モデルの追加学習コマンド例を示します。

cd third_party/PaddleOCR

REC_CONFIG=configs/rec/PP-OCRv5/PP-OCRv5_server_rec.yml \
DATA_ROOT=../../train_data/japanese_ocr \
SAVE_DIR=../../output/train/rec_product \
DICT_PATH=../../train_data/japanese_ocr/dict/ppocr_japanese_product_dict.txt \
bash ../../training-scripts/train_rec.sh

認識学習で重要な項目は次のとおりです。

項目	内容
`character_dict_path`	学習用辞書。ラベル中の全文字を含めます。
`use_space_char`	空白を認識対象に含める場合は有効にします。
`rec_image_shape`	本プロジェクトでは最終的に`3,48,320`へ合わせます。
`max_text_length`	長い文字列を扱う場合は十分な長さにします。
学習率	追加学習では小さめにします。

注意点として、既存のPP-OCRv6認識モデルの出力クラス数は本プロジェクトで18710です。辞書を大きく変更した場合、最終分類層の次元が変わるため、既存重みをそのまま流用できない場合があります。製品追加学習では、まず既存辞書範囲内の文字で精度改善し、必要な場合だけ辞書拡張を検討します。

27. 学習後モデルの評価

学習後は、PC上とRV1126B上の両方で評価します。

PC側評価項目は次のとおりです。

det precision / recall / hmean
rec accuracy
end-to-end OCR exact match
文字単位正解率
低照度、反射、ぼけ、小文字条件別の正解率

PaddleOCR評価コマンド例を示します。

cd third_party/PaddleOCR

python tools/eval.py \
  -c configs/rec/PP-OCRv5/PP-OCRv5_server_rec.yml \
  -o Global.checkpoints=../../output/train/rec_product/best_accuracy

製品評価では、集計表を次のように分けます。

評価セット	内容
`public_eval`	公開データセットから作成した評価セット
`rv1126b_eval_normal`	通常照明の実機撮影
`rv1126b_eval_low_light`	暗所・低照度
`rv1126b_eval_reflection`	反射・光沢面
`rv1126b_eval_blur`	ピンぼけ・動体ブレ
`rv1126b_eval_small_text`	小文字・遠距離

28. 学習済みモデルのエクスポートとRKNN変換

追加学習後、Paddle inference modelへエクスポートします。

検出モデルのエクスポート例です。

cd third_party/PaddleOCR

python tools/export_model.py \
  -c configs/det/PP-OCRv5/PP-OCRv5_server_det.yml \
  -o Global.checkpoints=../../output/train/det_product/best_accuracy \
     Global.save_inference_dir=../../models/paddle/product_det

認識モデルのエクスポート例です。

python tools/export_model.py \
  -c configs/rec/PP-OCRv5/PP-OCRv5_server_rec.yml \
  -o Global.checkpoints=../../output/train/rec_product/best_accuracy \
     Global.save_inference_dir=../../models/paddle/product_rec

その後、本ガイド前半と同じ流れでONNXへ変換します。

paddlex \
  --paddle2onnx \
  --paddle_model_dir ./models/paddle/product_rec \
  --onnx_model_dir ./models/onnx/product_rec \
  --opset_version 11

RV1126B向けRKNNへ変換するときは、次を守ります。

det：実機撮影画像を中心にしたdatasetリストでINT8量子化
rec：まずFP no-softmaxで変換し、動作と精度を確認
rec量子化：精度劣化を評価してから採用判断

29. 量子化校正データの作成

detのINT8量子化では、量子化校正データが精度に大きく影響します。公開データセットだけでなく、RV1126B実機撮影画像を必ず含めます。

推奨構成は次のとおりです。

datasets/ppocr_product/calib/
├── normal/
├── low_light/
├── reflection/
├── blur/
└── small_text/

RKNN用datasetファイルを作成します。

find datasets/ppocr_product/calib -type f \
  \( -iname "*.jpg" -o -iname "*.png" \) \
  | sort \
  | sed "s#^datasets/##" \
  > datasets/ppocrv6_product_det_calib.txt

datasets/ppocrv6_product_det_calib.txtを./datasets/配下に置く場合、リスト内の相対パスは./datasets/を基準にします。以前確認したとおり、datasets/datasets/...にならないように注意します。

30. 製品精度改善の運用フロー

製品投入後も、誤認識画像を継続的に回収し、再学習に回します。

RV1126BでOCR実行
  ↓
低信頼・誤認識・未検出画像を保存
  ↓
PPOCRLabelで再確認・修正
  ↓
train_dataへ追加
  ↓
det / recをfine-tune
  ↓
ONNX / RKNN変換
  ↓
実機評価
  ↓
製品モデルとして採用

保存すべき失敗例は次のとおりです。

検出漏れ
複数語の結合
文字領域の切れ
口 / ロ、日 / 目、ー / 一 などの混同
小文字の誤認識
反射や低照度による誤認識

31. 本ドキュメント完了条件

本ドキュメントでは、次の状態を完了条件とします。

公共データセットの入手先を確認できる
PPOCRLabelで検出・認識ラベルを作成できる
PPOCRLabel出力からPaddleOCR学習用ディレクトリを生成できる
det / recの追加学習コマンドを実行できる
学習済みモデルをPaddle inference modelへエクスポートできる
ONNX / RKNN変換の既存手順へ接続できる
RV1126B実機撮影データを評価・量子化校正に利用できる

32. 製品開発に向け改善項目

製品開発では、次の改善を行います。

優先度	改善項目
1	PaddleOCR準拠のDB postprocess実装
2	cropの透視変換と回転文字対応
3	認識スコア計算と低信頼結果のフィルタリング
4	PPOCRLabel出力からの自動品質チェック
5	実機撮影データの評価レポート自動生成
6	学習済みモデルのONNX / RKNN変換をCI化
7	INT8量子化前後の精度差分レポート作成
