カメラ・周辺機器・アクセサリ仕様書
1. カメラ (Camera)

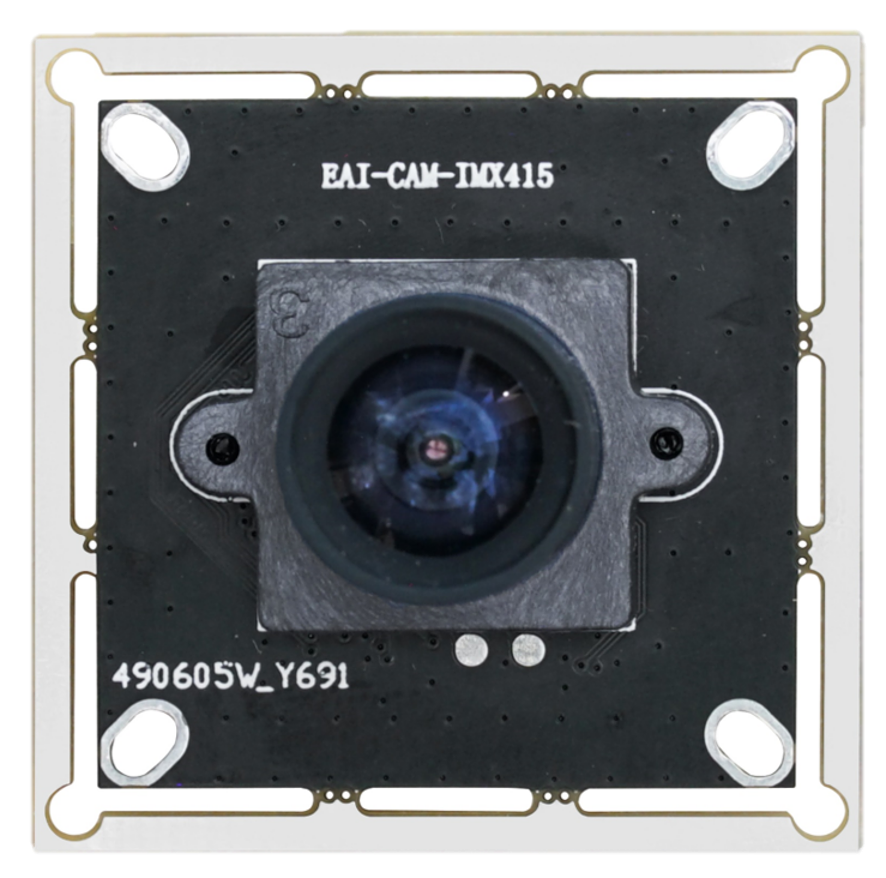

EAI-CAM-IMX415 カメラモジュール
| 項目 | 内容 |
|---|---|
| 模組型番 (Module No) | EAI-CAM-IMX415 |
| 模組サイズ (Module size) | 38.00mm × 38.00mm × 16.9mm |
| 供給電圧 (Power supply voltage) | AVDD: 2.9V, DVDD: 1.1V, IOVDD: 1.8V |
| デジタルインターフェース (Digital interface) | SMD-40Pin-0.5mm ピッチ、フロント挿入・リアロック |
| 動作温度 (Temperature Operation) | -20°C to 60°C |
| PCB プロセス (Technical process) | Black / CE RoHS |
| 撮影距離 (Object distance) | 距離: 80CM（25CM–5M カスタマイズ選択可能範囲） |
| 適用マザーボード (Applicable motherboard) | EASY EAI Monster / EASY EAI Orin Nano |
| システム互換性 (System compatibility) | MIPI 転送プロトコル対応マザーボード |
| センサーモデル (Sensor Type) | IMX415-AAQR-C |
| 出力有効画素数およびフレームレート (Pixel Size & Image Frame Rate) | 3840H × 2160V @60fps |
| 画素サイズ (Pixel Size) | 1.45um × 1.45um |
| レンズ仕様 (Lens size) | M12 |
2. 5インチスクリーン (5-inch Screen)

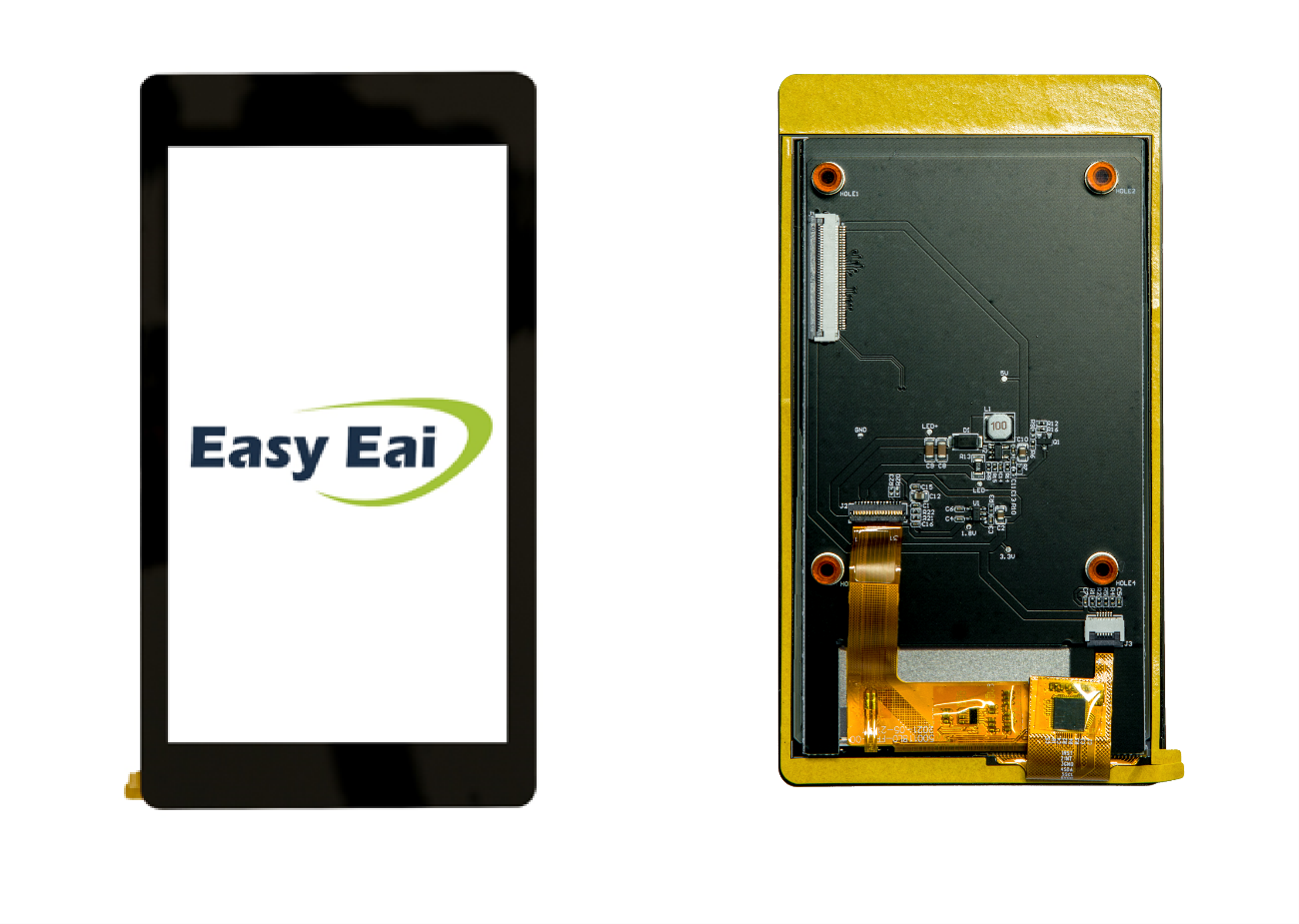

5インチスクリーン
| LCD_5.0_TP パラメータ | 内容 |
|---|---|
| 外形寸法 | 73.55（幅）mm × 136.80（長さ）mm |
| 有効表示領域サイズ | 61.78（幅）mm × 109.82（長さ）mm |
| 解像度 | 720 × 1280 |
| 画面サイズ | 5.0 インチ (inch) |
| 視野角 | 80/80/80/80 |
| ディスプレイインターフェース | MIPI, 4Lane |
| タッチパネル | 電容式タッチパネル, I2C インターフェース |
| バックライト輝度 | ソフトウェアにより調節可能 |
| 供給電圧 | 5V |
3. 8インチスクリーン (8-inch Screen)

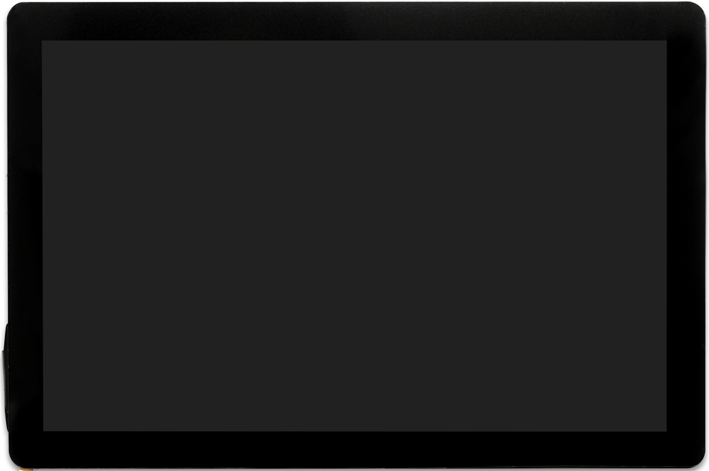

8インチスクリーン
| LCD_8.0_TP パラメータ | 内容 |
|---|---|
| 画面サイズ | 8 インチ |
| タッチパネル | マルチタッチ対応, I2C インターフェース |
| 解像度 | 800 × 1280 |
| ディスプレイインターフェース | MIPI DSI, 4Lane |
| 視野角 | IPS 全方向 |
| バックライト輝度 | ソフトウェアにより調節可能 |
| 動作温度 | -10 ~ +60℃, 湿度 20% ~ 90% |
| 保存温度 | -20 ~ +70℃, 湿度 20% ~ 90% |
| 動作電圧 | DC 5V |
| 外形寸法 | 131.14mm × 195.73mm |
| 有効表示領域サイズ | 107.64mm × 172.22mm |
| 適合マザーボード | 霊眸科技（Lingmou Technology）の全ての MIPI DSI インターフェース付きマザーボード |
4. スピーカー (Speaker)
4.1 製品概要

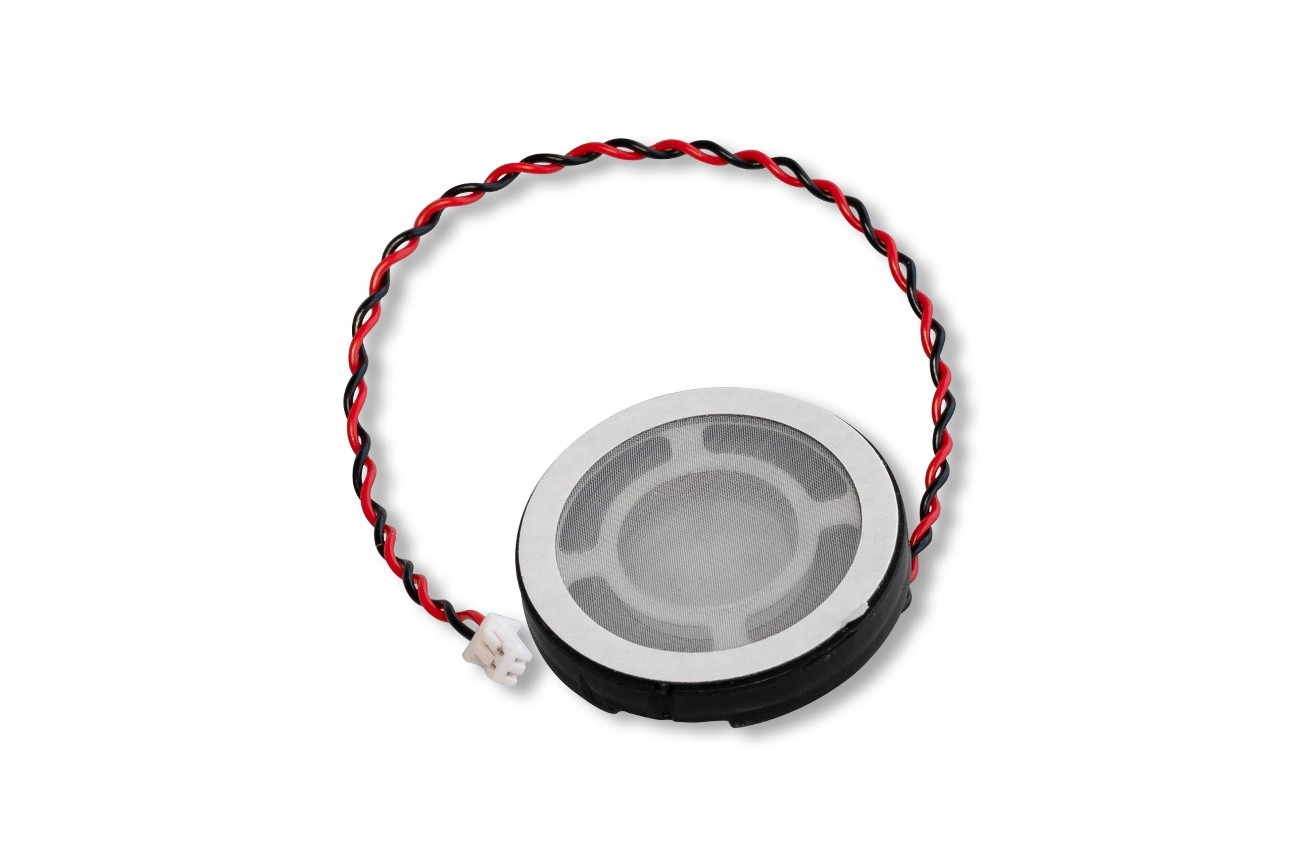

3W/4Ω スピーカー
3W のモノラルスピーカーをサポートします。インターフェースは 2Pin、1.25mm ピッチのソケットです。
図 1: 3W/4Ω スピーカー
4.2 スピーカーパラメータ
| 名称 | 3W/4Ω スピーカー |
|---|---|
| 外形寸法 | 直径 30mm |
| 純重量 | 9.3g |
| 交流インピーダンス | 4Ω ±15% at 2.0kHz 0.1Vms Sine Wave |
| 動作温度 | -40℃ ～ +60℃ |
| 保存温度 | -40℃ ～ +80℃ |
| 周波数範囲 | 0~20kHz |
| 感度 | 90±3dB |
| 共振周波数 | 700 ± 20%HZ |
| 定格電力 | 3.0W |
| 最大電力 | 3.2W |
| 歪み率 | ≤5% |
4.3 構造寸法
| パラメータ | 規格説明 |
|---|---|
| 直径 | 30mm |
| 厚さ | 8mm |
| インターフェースピッチ | 1.25mm |
| 線長 | 150mm |
図 2: 3W スピーカー寸法
5. 電源アダプター (Power Adapter)
5.1 電源アダプター

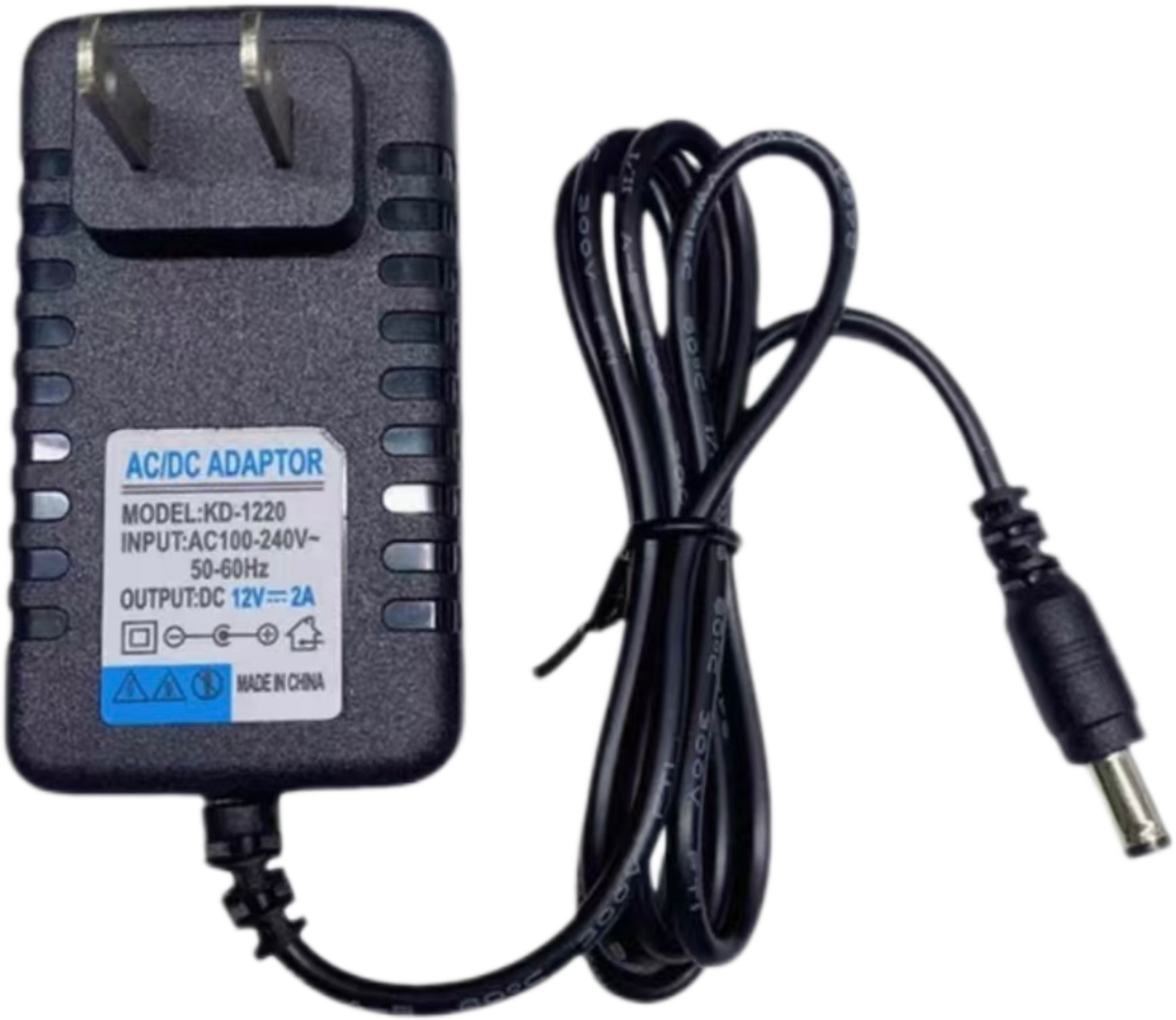

12V 2A 電源アダプター
オープンソースキット標準付属の電源アダプターは、出力電圧 12V、電流 2A、センタープラス（内正外負）です。
6. FPC 接続ケーブル (FPC Connection Cable)
6.1 カメラ接続フラットケーブル

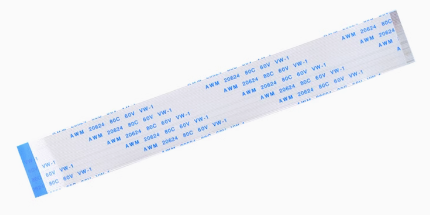

カメラ接続FPCケーブル
カメラ接続に使用するケーブルは、長さ 150mm、0.5mm ピッチ、40 ピンの逆方向（反対面）FPC ケーブルです。挿入時は青い面を上にしてください。
6.2 ディスプレイ（8インチ）キット接続フラットケーブル

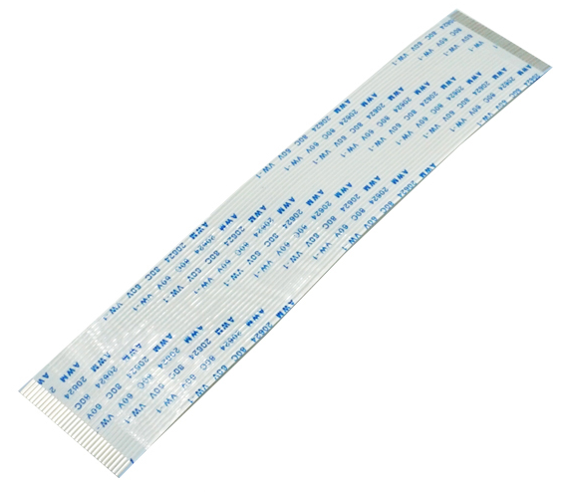

8インチディスプレイ接続FPCケーブル
ディスプレイキットに使用するケーブルは、長さ 150mm、0.5mm ピッチ、40 ピンの同方向（同一面）FPC ケーブルです。挿入時は青い面を上にしてください。
