顔認識アルゴリズム実行ガイド

1. 顔認識概要

顔認識は、人の顔特徴情報に基づいて本人確認を行う生体認証技術です。カメラまたはカメラモジュールで顔を含む画像や映像ストリームを取得し、画像内の顔を自動的に検出・追跡したうえで、検出された顔に対して識別を行う一連の関連技術を指します。一般に人物認識または顔認証とも呼ばれます。

顔認識システムは主に、顔画像の取得・検出、顔画像の前処理、顔画像特徴量の抽出、照合・識別の4つの構成要素で構成されます。本サンプルにもこれらの処理フローが含まれます。

本顔認識アルゴリズムデータセットでの性能は次のとおりです。

顔認識アルゴリズムperformance
LFW99.80%
IJB-C(E4)97.12%

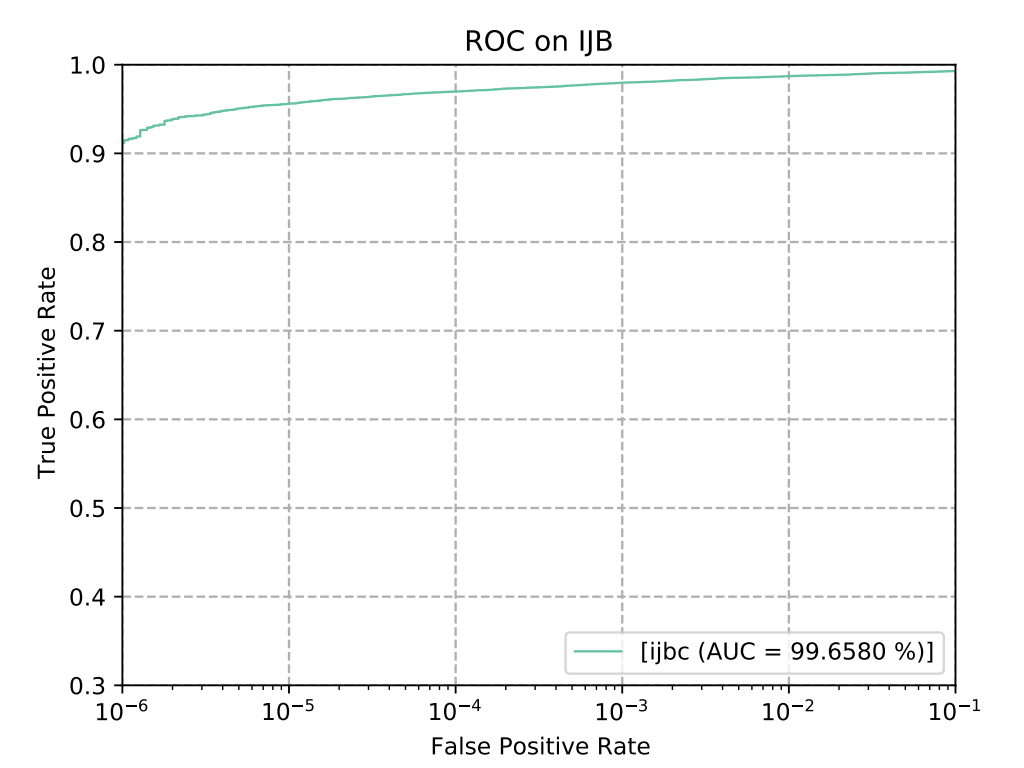

face recognition ijb roc curve

図 1-1

CSUN RV1126B基板での実行効率は次のとおりです。

アルゴリズム種別実行効率
face_detect24ms
face_recognition12.4ms

2. クイックスタート

2.1 開発環境の準備

本ドキュメントを初めてお読みになる場合は、『入門ガイド/開発コンパイル環境の準備と更新』を参照し、関連する手順に従ってコンパイル環境をデプロイしてください。PC側のUbuntuシステムで run スクリプトを実行し、Docker開発環境に入ります。

Terminal window
cd ~/linuxshare/work/rv1126b/jp/embedded/images/develop_environment
./run.sh 2204

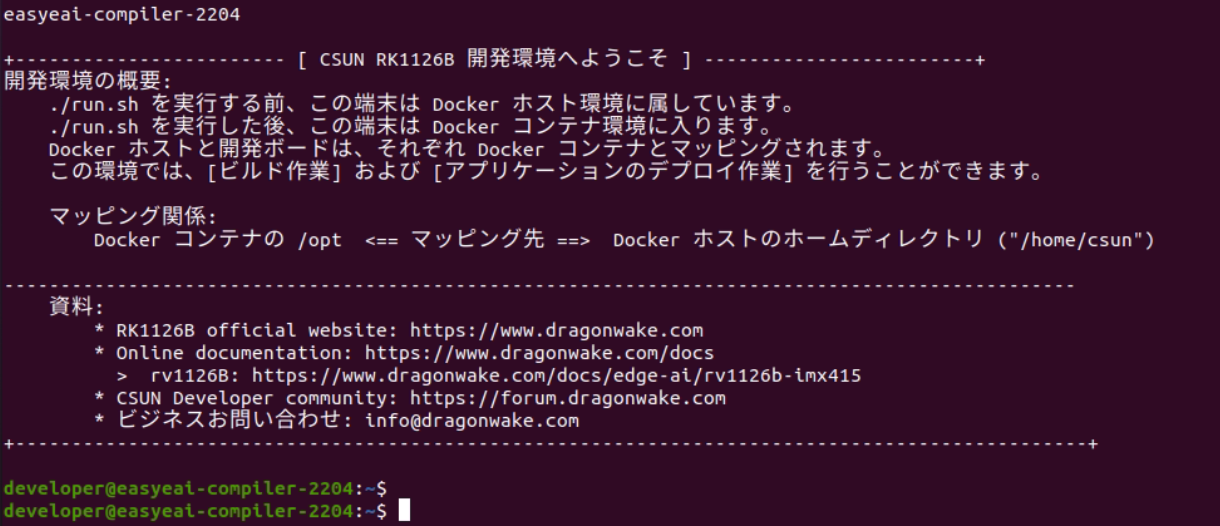

docker development environment startup

図 2-1

2.2 ソースコードのダウンロード

Docker開発環境で、ソースコードリポジトリを保存する管理ディレクトリを作成し、gitツールを使用してリモートリポジトリをクローンします。リポジトリ全体をダウンロードしてください。

Terminal window
cd /opt/linuxshare/work/rv1126b/jp/AI/demo/ai-algorithm
git clone https://github.com/csunltd/rv1126b-ai-toolkit.git

2.3 モデルデプロイ

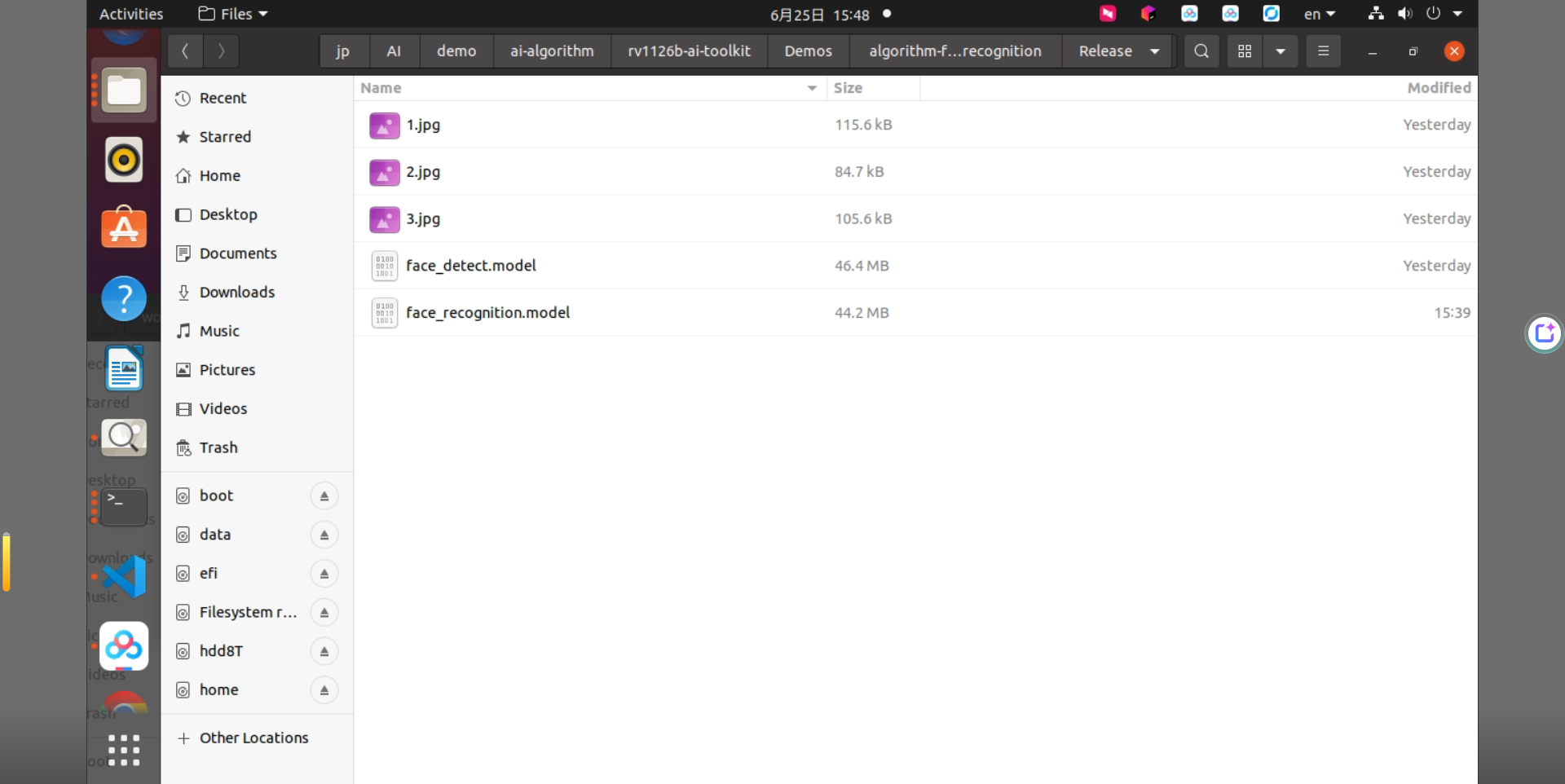

顔認識サンプルでは、顔検出アルゴリズムモデルと顔認識アルゴリズムモデルの両方を使用します。ダウンロード後、モデルファイルを Release/ ディレクトリへコピーしてください。

face recognition model release files

図 2-2

2.4 サンプルのビルド

サンプルがあるディレクトリに移動してビルドを実行します。依存ライブラリは開発ボード上に配置されているため、クロスコンパイル中は /mnt のマウントを保持します。

Terminal window
cd rv1126b-ai-toolkit/Demos/algorithm-face_recognition
./build.sh cpres
Terminal window
sudo mount -t nfs -o vers=3,proto=tcp,mountproto=tcp,nolock,retrans=5,timeo=5 192.168.10.85:/ /mnt

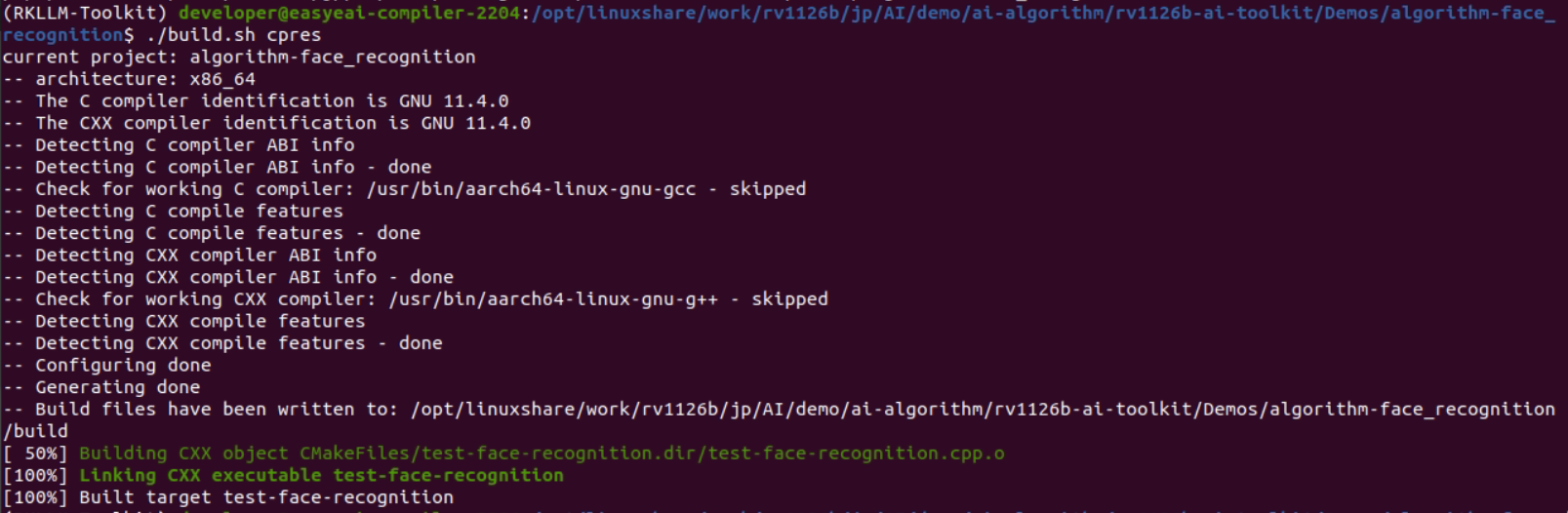

face recognition build terminal output

図 2-3

2.5 サンプル実行および結果

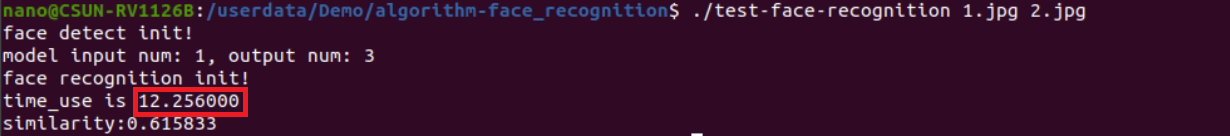

サンプルは2枚の顔画像を入力として受け取り、similarityを出力します。similarity が0.4より大きい場合は同一人物と判断され、値が大きいほど可能性が高くなります。similarity の値の範囲は -1 ～ 1 です。

Terminal window
cp Release/* /mnt/userdata/Demo/algorithm-face_recognition/
cd /userdata/Demo/algorithm-face_recognition/
./test-face-recognition 1.jpg 2.jpg

face recognition board run output

図 2-4

3. 顔検出API説明

3.1 参照方法

ローカルプロジェクトからEASY EAI APIライブラリを直接呼び出す場合、以下のヘッダファイルディレクトリ、ライブラリディレクトリおよびリンクパラメータを追加します。

項目説明
ヘッダファイルディレクトリeasyeai-api/algorithm/face_detect
ライブラリファイルディレクトリeasyeai-api/algorithm/face_detect
ライブラリリンクパラメータ-lface_detect

3.2 顔検出初期化関数

プロトタイプは次のとおりです。

int face_detect_init(rknn_context *ctx, const char *path);
項目説明
関数名face_detect_init()
ヘッダファイルface_detect.h
入力パラメータctx: rknn_context handle
入力パラメータpath: algorithm model path
戻り値成功時の戻り値：0 / 失敗時の戻り値：-1
説明なし

3.3 顔検出実行関数

プロトタイプは次のとおりです。

int face_detect_run(rknn_context ctx, cv::Mat &input_image, std::vector<det> &result);
項目説明
関数名face_detect_run()
ヘッダファイルface_detect.h
入力パラメータctx: rknn_context handle
入力パラメータinput_image: cv::Mat input image
出力パラメータresult: face detection result
戻り値成功時の戻り値：0 / 失敗時の戻り値：-1
説明なし

3.4 顔検出解放関数

プロトタイプは次のとおりです。

int face_detect_release(rknn_context ctx);
項目説明
関数名face_detect_release()
ヘッダファイルface_detect.h
入力パラメータctx: rknn_context handle
戻り値成功時の戻り値：0 / 失敗時の戻り値：-1
説明なし

4. 顔標準化API説明

4.1 参照方法

ローカルプロジェクトからEASY EAI APIライブラリを直接呼び出す場合、以下のヘッダファイルディレクトリ、ライブラリディレクトリおよびリンクパラメータを追加します。

項目説明
ヘッダファイルディレクトリeasyeai-api/algorithm/face_recognition
ライブラリファイルディレクトリeasyeai-api/algorithm/face_recognition
ライブラリリンクパラメータ-lface_recognition

4.2 顔標準化関数

プロトタイプは次のとおりです。

cv::Mat face_alignment(cv::Mat img, cv::Point2f *points);
項目説明
関数名face_alignment()
ヘッダファイルface_alignment.h
入力パラメータimg: OpenCV input image
入力パラメータpoints: face landmark coordinates
説明入力画像と顔ランドマーク座標を受け取り、標準化された顔画像を出力します。

5. 顔認識API説明

5.1 参照方法

ローカルプロジェクトからEASY EAI APIライブラリを直接呼び出す場合、以下のヘッダファイルディレクトリ、ライブラリディレクトリおよびリンクパラメータを追加します。

項目説明
ヘッダファイルディレクトリeasyeai-api/algorithm/face_recognition
ライブラリファイルディレクトリeasyeai-api/algorithm/face_recognition
ライブラリリンクパラメータ-lface_recognition

5.2 顔認識初期化関数

プロトタイプは次のとおりです。

int face_recognition_init(rknn_context *ctx, const char *path);
項目説明
関数名face_recognition_init()
ヘッダファイルface_recognition.h
入力パラメータctx: rknn_context handle
入力パラメータpath: algorithm model path
戻り値成功時の戻り値：0 / 失敗時の戻り値：-1
説明なし

5.3 顔認識実行関数

プロトタイプは次のとおりです。

int face_recognition_run(rknn_context ctx, cv::Mat *face_image, float (*feature)[512]);
項目説明
関数名face_recognition_run()
ヘッダファイルface_recognition.h
入力パラメータctx: rknn_context handle
入力パラメータface_image: cv::Mat input image
出力パラメータfeature: 512-dimensional face feature vector
戻り値成功時の戻り値：0 / 失敗時の戻り値：-1
説明なし

5.4 顔認識特徴量照合関数

プロトタイプは次のとおりです。

float face_recognition_comparison(float *feature_1, float *feature_2, int output_len);
項目説明
関数名face_recognition_comparison()
ヘッダファイルface_recognition.h
入力パラメータfeature_1: face feature vector 1
入力パラメータfeature_2: face feature vector 2
入力パラメータoutput_len: feature length
説明通常、類似度が0.4より大きい場合は同一人物と見なすことができます。

5.5 顔認識解放関数

プロトタイプは次のとおりです。

int face_recognition_release(rknn_context ctx);
項目説明
関数名face_recognition_release()
ヘッダファイルface_recognition.h
入力パラメータctx: rknn_context handle
戻り値成功時の戻り値：0 / 失敗時の戻り値：-1
説明なし

6. 顔認識アルゴリズムサンプル

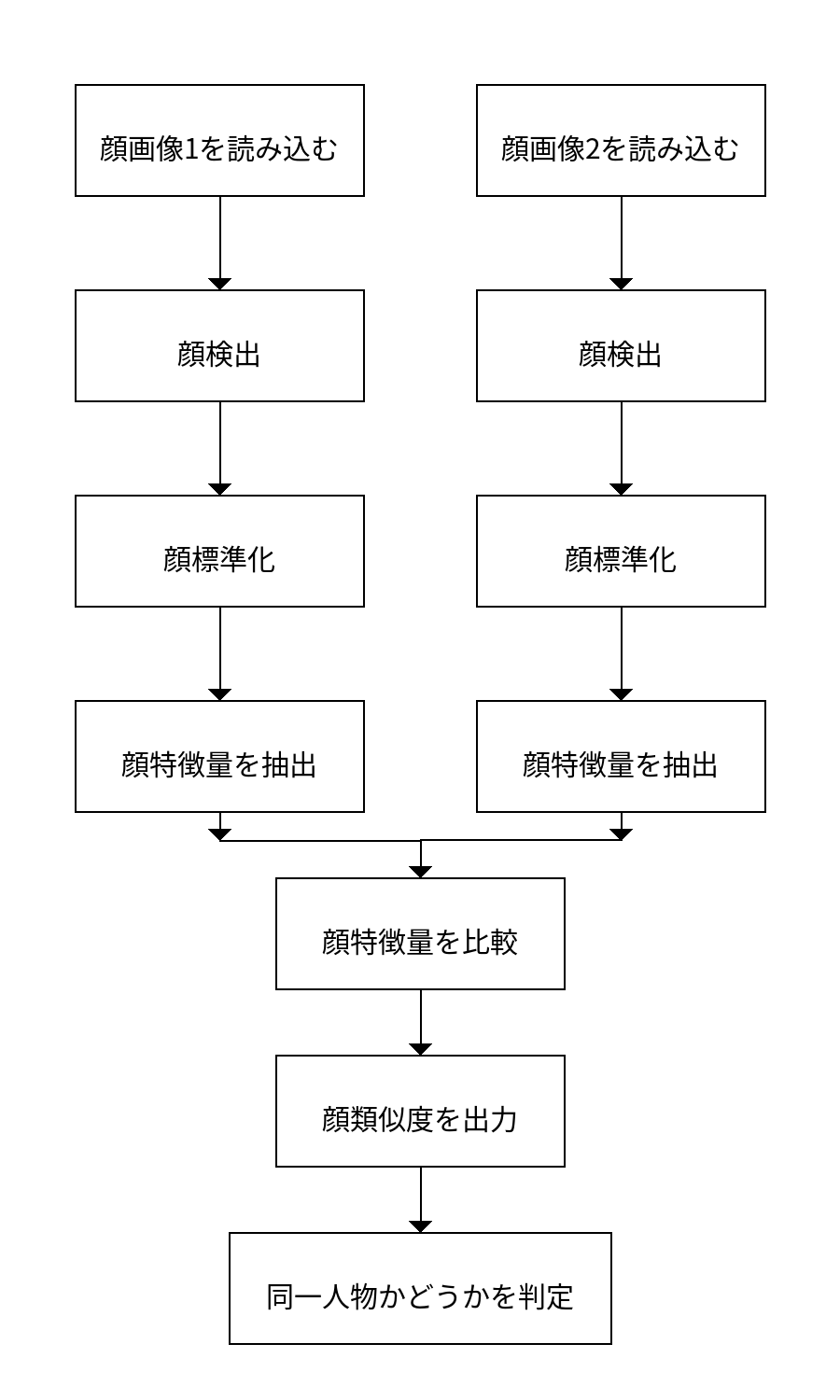

サンプルディレクトリは Demos/algorithm-face_recognition/test-face-recognition.cpp です。操作フローは次のとおりです。

face recognition sample flow

図 6-1

参考サンプルは次のとおりです。

#include <opencv2/opencv.hpp>
#include <stdio.h>
#include <unistd.h>
#include <sys/time.h>
#include <sys/stat.h>
#include <sys/syscall.h>
#include "face_detect.h"
#include "face_alignment.h"
#include "face_recognition.h"




using namespace cv;




int main(int argc, char **argv)
{
  rknn_context detect_ctx, recognition_ctx;
  std::vector<det> result1, result2;
  int ret;
  struct timeval start;
  struct timeval end;
  float time_use=0;




  if( argc != 3)
  {
    printf("./face_recognition_demo xxx.jpg xxx.jpg\n");
    return -1;
  }


  cv::Mat src_1, src_2;
  src_1 = cv::imread(argv[1], 1);
  src_2 = cv::imread(argv[2], 1);


  /* 顔検出を初期化します */
  printf("face detect init!\n");
  ret = face_detect_init(&detect_ctx, "./face_detect.model");
  if( ret < 0)
  {
    printf("face_detect_init fail! ret=%d\n", ret);
    return -1;
  }


  /* 顔認識を初期化します */
  printf("face recognition init!\n");
  ret =  face_recognition_init(&recognition_ctx, "./face_recognition.model");
  if( ret < 0)
  {
    printf("face_recognition fail! ret=%d\n", ret);
    return -1;
  }


  /* 顔検出を実行します */
  face_detect_run(detect_ctx, src_1, result1);
  face_detect_run(detect_ctx, src_2, result2);


  Point2f points1[5], points2[5];


  for (int j = 0; j < (int)result1[0].landmarks.size(); ++j)
  {
    points1[j].x = (int)result1[0].landmarks[j].x;
    points1[j].y = (int)result1[0].landmarks[j].y;
  }


  for (int j = 0; j < (int)result2[0].landmarks.size(); ++j)
  {
    points2[j].x = (int)result2[0].landmarks[j].x;
    points2[j].y = (int)result2[0].landmarks[j].y;
  }


  Mat face_algin_1, face_algin_2;
  face_algin_1 = face_alignment(src_1, points1);
  face_algin_2 = face_alignment(src_2, points2);




  /* 顔認識を実行します */
  float feature_1[512], feature_2[512];


  gettimeofday(&start,NULL);
  face_recognition_run(recognition_ctx, &face_algin_1, &feature_1);
  gettimeofday(&end,NULL);
  time_use=(end.tv_sec-start.tv_sec)*1000000+(end.tv_usec-start.tv_usec);//マイクロ秒
  printf("time_use is %f\n",time_use/1000);


  face_recognition_run(recognition_ctx, &face_algin_2, &feature_2);




  float similarity;
  similarity = face_recognition_comparison(feature_1, feature_2, 512);


  printf("similarity:%f\n", similarity);


  /* 顔検出を解放します */
  face_detect_release(detect_ctx);


  /* 顔認識を解放します */
  face_recognition_release(recognition_ctx);


  return 0;
}
